Температурные контроллеры с ПИД-регулированием (экономичная версия).
Температурные ПИД-контроллеры с одним дисплеем серии TC отличаются прекрасными техническими характеристиками и экономичностью. Эти контроллеры обладают высоким быстродействием (время измерения 100мс) и точностью отображения данных ±0.5%. Поддерживается как релейный выход, так и выход твердотельного реле (SSR). В устройствах серии TCN просто переключаться между отображением текущих значений (PV) и отображением уставок (SV). Яркий ЖК-дисплей с большими символами обеспечивает простоту и удобство считывания данных.
Информация для заказа:
| T | C | 4 | 1 | - | 2 | 3 | 4 |
| T | Тип устройства | T | Температурный контроллер |
| C | Тип настройки | C | Настройка кнопками |
| 4 | Разрядность | 4 | 0000 (4 цифры) |
| |||

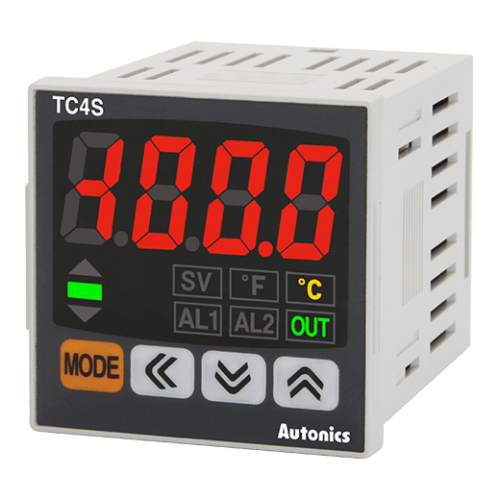

| 1 | Типоразмер | S | 48мм(Ш)x48мм(В) (клеммный тип) |
| SP | 48мм(Ш)x48мм(В) (штепсельный тип) (*2) | ||

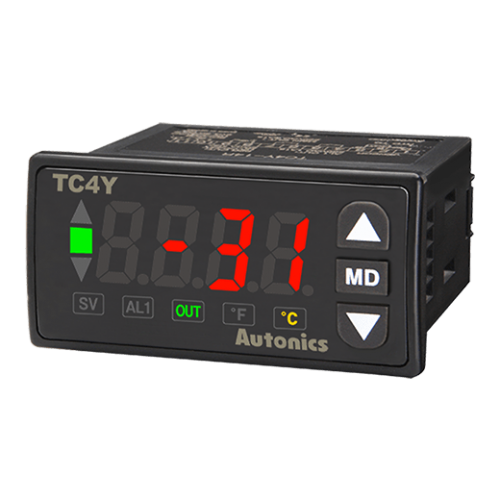

| Y | 72мм(Ш)x36мм(В) (*3) | ||

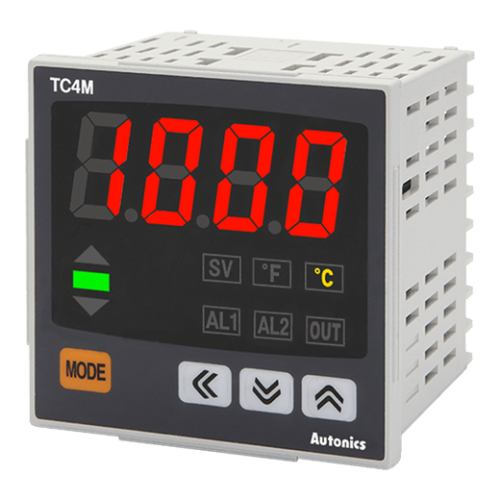

| M | 72мм(Ш)x72мм(В) | ||

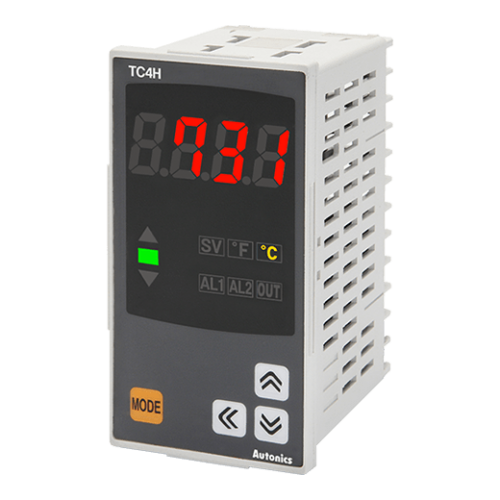

| H | 48мм(Ш)x96мм(В) | ||

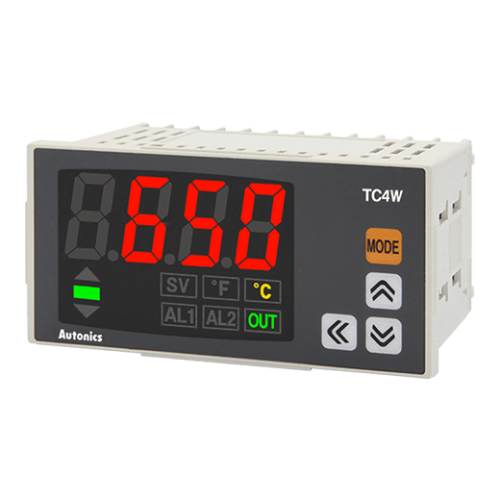

| W | 96мм(Ш)x48мм(В) | ||

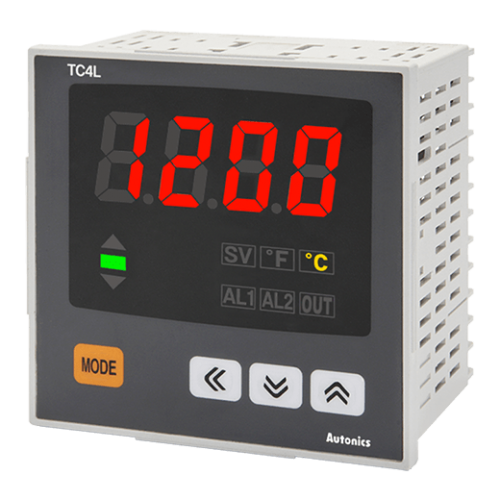

| L | 96мм(Ш)x96мм(В) | ||
| 2 | Выход сигнализации | N | Без выхода сигнализации |
| 1 | Выход сигнализации 1 | ||
| 2 | Выход сигнализации 1 + Выход сигнализации 2 (*1) | ||
| 3 | Источник питания | 2 | 24VAC, 24-48VDC |
| 4 | 100-240VAC | ||
| 4 | Выход управления | N | Индикатор (без выходов управления) |
| R | Реле (250V AC 3А) или ТТР (12V DC) [ВКЛ/ВЫКЛ, фазовый, циклический] | ||
*1: Не предусмотрено для моделей TC4SP, TC4Y. | |||
*2: 11-контактный разъем (PG-11, PS-11) заказывается отдельно. | |||
*3: Не предусмотрено для моделей постоянного тока. |
Пример обозначения: TC4S-14R
Вы заказали: Температурный контроллер в корпусе 48мм(Ш)x48мм(В) (клеммный тип) с одним выходом сигнализации, питание 100-240VAC с объединенным релейным выходом и выходом ТТР (постоянный ток).
Датчики температуры и диапазон сигнала Выбрать подходящий тип датчика температуры в зависимости от применения.
Датчик температуры |
Индикация |
Диапазон вход.сигнала, °С |
|
| Термопара |
K (CA) |
KCA | -50...+1200 |
| J (IC) |
JIC | -30...+500 | |
| L (IC) |
LIC | -40...+800 | |
| Термосопротивление |
Pt100 |
dPt.H | -100...+400 |
| dPt.L | -100.0...+400.0 | ||
| Cu50 |
CU5.H | -50...+200 | |
| CU5.L | -50.0...+200.0 | ||
Диапазон по умолчанию: KCA
