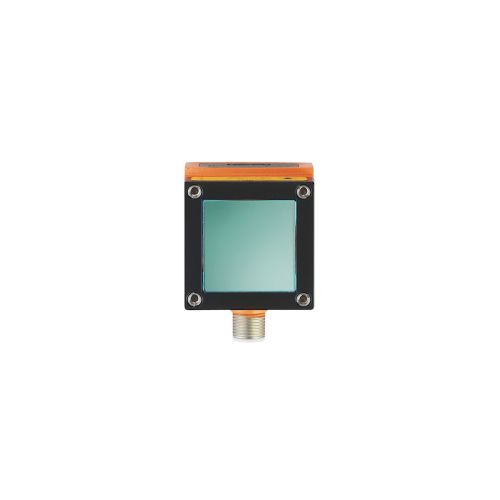

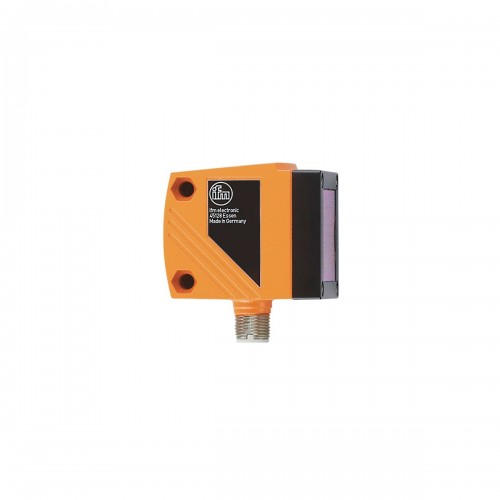

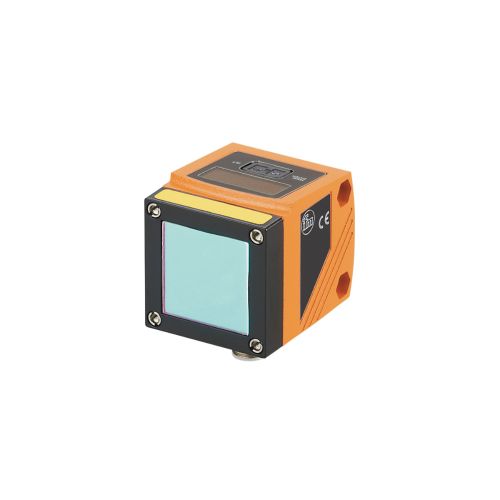

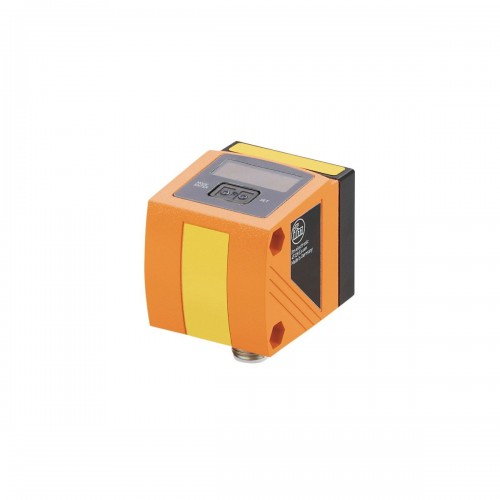

Оптический датчик измерения расстояния IFM O1D106.
- Надежное оптическое измерение расстояния
- Диапазон до 75 м для использования на кранах
- Два коммутационных выхода, один из них программируемый как аналоговый выход
- Отличное соотношение цены и качества
- Широкий ассортимент деталей для быстрого монтажа и точной настройки
Функции и основные характеристики
Датчик является оптическим прибором измерения расстояния.
Применение
- Оптический датчик измеряет расстояние в диапазоне от 1 до 75 метров (при использоввании отражателя).
- У датчика есть функция подавления заднего фона. Диапазон однозначного измерения расстояния установлен на значение 150 м. Сигналы в диапазоне между 75...150 м подавляются. Отражение от объектов на пути прямого луча датчика в диапазоне > 150 м может отразиться на точности измерения.
- Измеренное значение расстояния отображается на 10-сегментном дисплее.
- В соответствии с настроенными параметрами функций выхода генерируются 2 выходных сигнала.
Функционирование
Гистерезис функции выходного сигнала
Гистерезис обеспечивает стабильное коммутационное состояние выхода в случае, если измеренное значение колеблется около заданной величины. Оба выхода (OUT1 и OUT2) могут быть настроены на режим гистерезиса.
Окно функции выходного сигнала
Функция окна позволяет контролировать установленный допустимый диапазон. В этот режим можно настроить оба выхода (OUT1 и OUT2)
Функция аналогового выхода
Выход 2 (OUT2) датчика можно настроить на выдачу аналогового сигнала, пропорционального расстоянию.
Отключение лазера
В целях безопасности и технического обслуживания лазер прибора можно временно отключить с помощью входа на контакте 5.

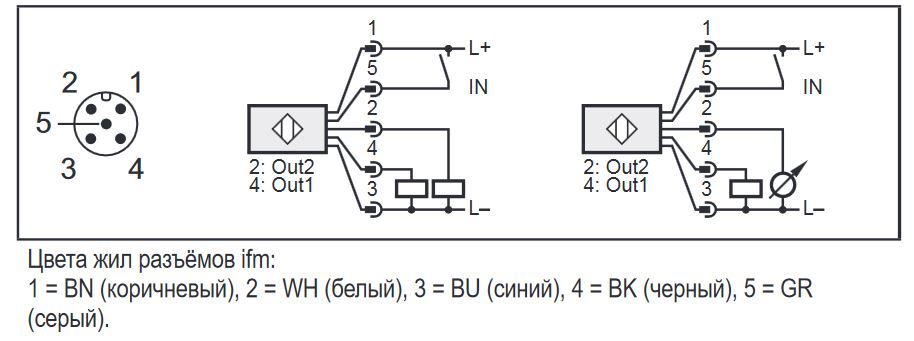

Схема подключения
| Характеристики | |||||||||||||||||||||
| Диапазон измерения [m] | 1...75; (Отражатель E21159) | ||||||||||||||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||||||||||||||
| Лазерная защита класса | 2 | ||||||||||||||||||||
| Корпус | Прямоугольный | ||||||||||||||||||||
| Размеры [mm] | 59 x 42 x 52 | ||||||||||||||||||||
| Электронные данные | |||||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC | ||||||||||||||||||||
| Потребление тока [mA] | < 150 | ||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||
| Станд. срок службы [h] | 50000 | ||||||||||||||||||||
| Входы/выходы | |||||||||||||||||||||
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 | ||||||||||||||||||||
| Выходы | |||||||||||||||||||||
| Общее количество выходов | 2 | ||||||||||||||||||||
| Электрическое исполнение | PNP | ||||||||||||||||||||
| Количество цифровых выходов | 2 | ||||||||||||||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый; (программируемый) | ||||||||||||||||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 200 | ||||||||||||||||||||
| Количество аналоговых выходов | 1 | ||||||||||||||||||||
| Аналоговый выход по току [mA] | 4...20; (масштабируемый IEC 61131-2) | ||||||||||||||||||||
| Наиб.нагрузка [Ω] | 250 | ||||||||||||||||||||
| Аналоговый выход по напряжению [V] | 0...10; (масштабируемый IEC 61131-2) | ||||||||||||||||||||
| Мин. сопротивление нагрузки [Ω] | 5000 | ||||||||||||||||||||
| Защита от короткого замыкания | да | ||||||||||||||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||
| Диапазон контроля | |||||||||||||||||||||
| Макс. ширина светового пятна [mm] | 150 | ||||||||||||||||||||
| Макс. высота светового пятна [mm] | 150 | ||||||||||||||||||||
| Размеры светового пятна по отношению к | 75 m | ||||||||||||||||||||
| Подавление заднего фона [m] | 75...150 | ||||||||||||||||||||
| Диапазон измерения/настройки | |||||||||||||||||||||
| Диапазон измерения [m] | 1...75; (Отражатель E21159) | ||||||||||||||||||||
| Частота дискретизации [Hz] | 1...33 | ||||||||||||||||||||
| Интерфейсы | |||||||||||||||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||||||||
| IO-Link проверка | 1.1 | ||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | ||||||||||||||||||||
| Профили | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | ||||||||||||||||||||
| SIO режим | да | ||||||||||||||||||||
| Нужный тип порта | A | ||||||||||||||||||||
| Аналоговые рабочие данные | 1 | ||||||||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 6 | ||||||||||||||||||||
| Поддерживаемые DeviceID |
|
||||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||||
| Температура окружающей среды [°C] | -10...60 | ||||||||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||||||||
| Испытания / одобрения | |||||||||||||||||||||
| ЭMC |
|
||||||||||||||||||||
| Лазерная защита класса | 2 | ||||||||||||||||||||
| Примечание к лазерной защите |
|
||||||||||||||||||||
| MTTF [годы] | 106 | ||||||||||||||||||||
| Механические данные | |||||||||||||||||||||
| Вес [g] | 312 | ||||||||||||||||||||
| Корпус | Прямоугольный | ||||||||||||||||||||
| Размеры [mm] | 59 x 42 x 52 | ||||||||||||||||||||
| Материал | корпус: отливка из цинка; фронтальная оптика: стекло; светодиодное окно: PC | ||||||||||||||||||||
| Насадка на линзы | Боковая оптика | ||||||||||||||||||||
| Дисплеи / Элементы управления | |||||||||||||||||||||
| Дисплей |
| ||||||||||||||||||||
| Примечания | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Примечания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Упаковочная величина | 1 шт. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Электрическое подключение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Соединение | Разъем: 1 x M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Другие данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Повторяемость измеряемых значений | Точность | |
| 1...75 m | ± 15 mm | ± 35 mm |
| Частота дискретизации | |
| Отражатель | 1 Hz |
| Значения при | |
| Внешнее освещение на объекте | < 100 klx |
| постоянные условия окружающей среды | 23 °C / 960 hPa |
| минимальная мощность источника питания в минутах | 10 |
