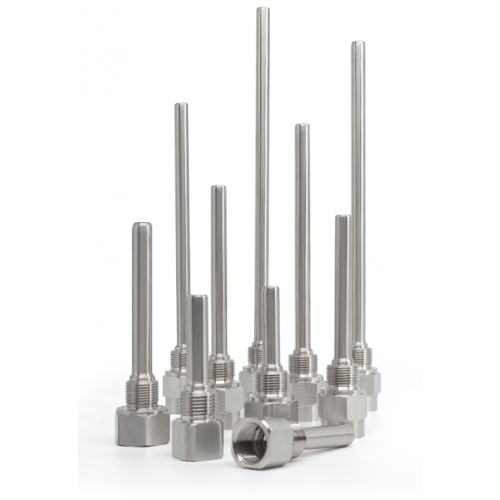

Защитные гильзы KIPVALVE из нержавеющей стали для датчиков температуры

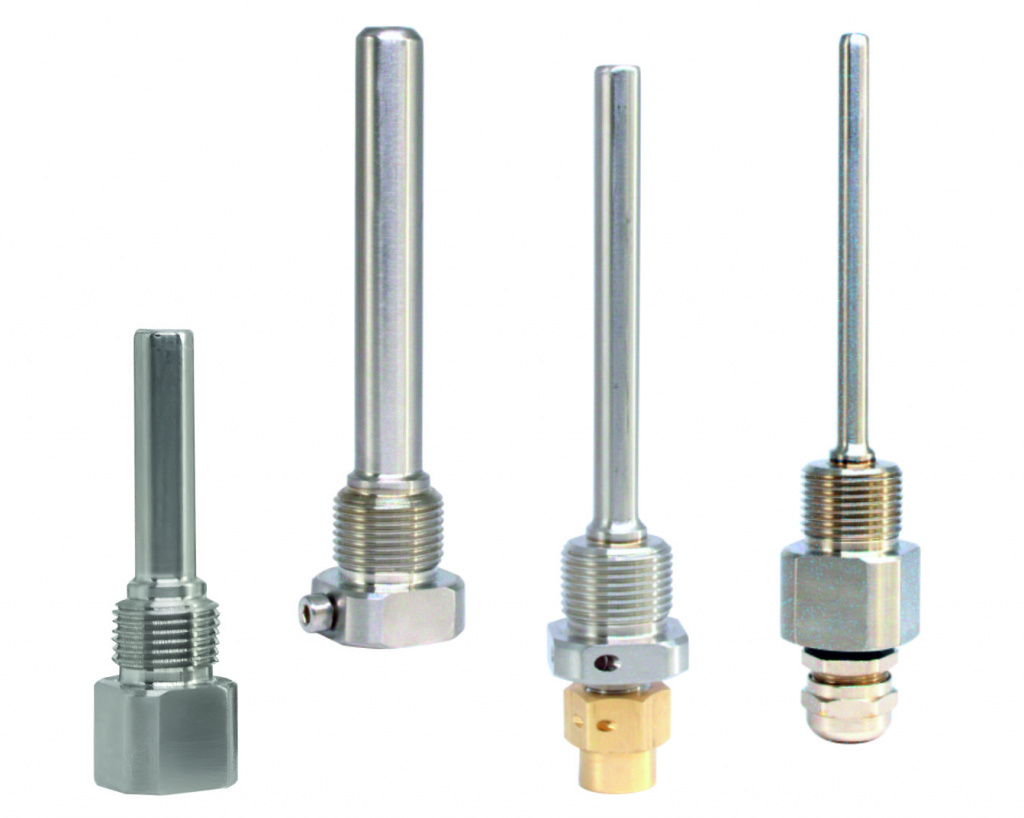

Экономичные защитные гильзы KIPVALVE ГЗТУ из нержавеющей стали для датчиков температуры
Для простых применений в условиях неагрессивных сред, малых давлений и температур.
Общепромышленные защитные гильзы KIPVALVE ГЗГ из нержавеющей стали для датчиков температуры
Для общепромышленных применений в условиях агрессивных сред, повышенного давления и температуры.

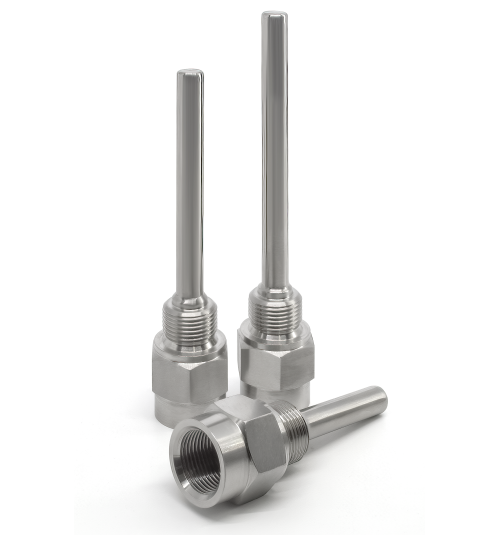

"Пищевые" защитные гильзы KIPVALVE ГЗД из нержавеющей стали для датчиков температуры
Для применений с повышенными требованиями к гигиене и стойкостью к кислотам, щелочам и хлорсодержащим веществам.

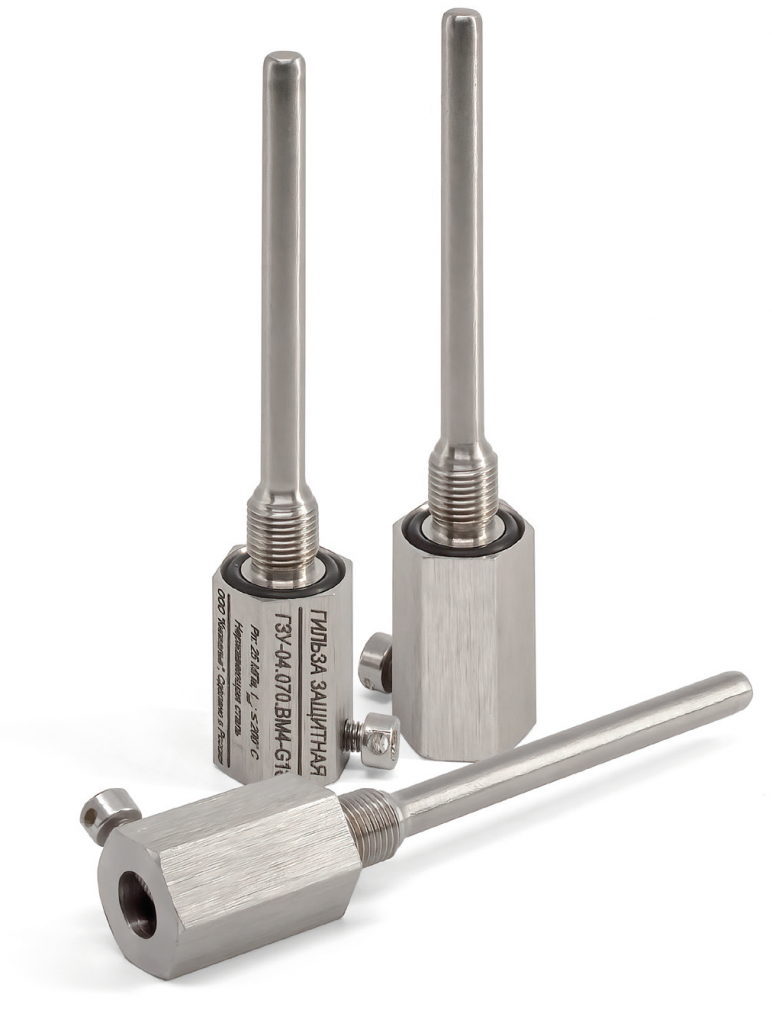

Гильзы защитные KIPVALVE серии ГЗУ для газовых счётчиков и узлов учёта газа
Для установки датчиков температуры типа ТПТ-17-1 и аналогичных датчиков диаметром 4 мм в корпуса ротационных счётчиков газа и газовые магистрали.
Применение защитных гильз при монтаже датчиков температуры обеспечивает:
- возможность замены датчика без разгерметизации системы: в непрерывных технологических процессах, тепловых пунктах, системах отопления, вентиляции и кондиционирования;
- защиту датчика температуры от механического воздействия при высоких скоростях движения потока жидких сред и сыпучих продуктов, например, при засыпке продукта в бункер;
- защиту датчика температуры от воздействия агрессивных сред при повышенных требованиях стойкости к моющим растворам в пищевой и фармацевтической отрасли.
- возможность применения более экономичных и простых по конструктиву моделей датчиков температуры
Сравнительная таблица защитных гильз KIPVALVE ГЗТУ, ГЗГ, ГЗД
| Экономичная серия ГЗТУ |
Общепромышленная серия ГЗГ |
Для пищевых производств ГЗД | |
| ГЗТУ-08 | ГЗГ-08 | ГЗГ-10 | ГЗД-08 |
| Назначение | |||
| для простых применений в условиях неагрессивных сред, малых давлений и температур. | для общепромышленных применений в условиях агрессивных сред, повышенных давлений и температур |
для применений с повышенными требованиями к гигиене и стойкостью к кислотам, щелочам и хлорсодержащим веществам. | |
| Рекомендуемая область применения | |||
| - системы горячего и холодного водоснабжения
- индивидуальные и блочные тепловые пункты (ИТП, БТП) - трубопроводы и резервуары с неагрессивными жидкостями и газами - системы транспортировки и хранения сыпучего сырья - автоклавы |
- объекты тепловой энергетики (ТЭЦ, ТЭС)
- системы гидравлики на оборудовании - промышленные трубопроводы и резервуары с агрессивными жидкостями - парогенераторы |
- технологическое оборудование в пищевой и фармацевтической промышленности,
- системы SIP мойки пищевых производств | |
| Рабочее давление, МПа не более | |||
| 1,6 | 16 | 25 | 2,5 |
| Рабочая температура, °C не более | |||
| 120 | 400 | 400 | |
| Материал гильзы | |||
| нержавеющая сталь | нержавеющая сталь |
нержавеющая сталь | |
| Марка стали | |||
| 12Х15Г9НД ГОСТ 5632 (AISI 201) | 08X18H10Т ГОСТ 5632 (AISI 304),
| 10X17H13M2T ГОСТ 5949
(AISI 316Ti) (1.4571) | |
| Стандарт исполнения | |||
| штуцер по ТУ,
уменьшенный габарит | штуцер по ГОСТ 22526 | штуцер по стандарту DIN 43772 Form 5 | |
| номинальная длинна монтируемого датчика, L, мм | |||
| 60, 80, 100, 120, 160, 200, 250, 320 | 60, 80, 100, 120, 160, 200, 250, 320 (по заказу до 2000мм) |
60, 80, 100, 120, 160, 200, 250, 320 | |
| номинальный диаметр монтируемого датчика, мм | |||
| <= 8 | <= 8 | <= 10 | <= 8 |
| Внешний/внутренний диаметр гильзы, мм | |||
| 12/10 | 12/9 | 16/12 | 10/8,2 |
| Внутренняя резьба под датчик | |||
| М20х1.5 | М20х1.5, G1/2’’ | М20х1.5, G1/2’’ | М20х1.5, G1/2’’ |
| Наружная резьба гильзы | |||
| М20х1.5, G1/2’’ | М20х1.5, G1/2’’ | М20х1.5, G1/2’’ | М20х1.5, G1/2’’ |
Стандарты изготовления гильз KIPVALVE: ГЗТУ (изготовлены по ТУ), ГЗГ(стандарт ГОСТ), ГЗД (стандарт DIN).
