Многофункциональный регулятор уровня жидкости ELHART серии ELV1
Многофункциональный регулятор уровня жидкости ELHART ELV1 предназначен для автоматического поддержания уровня жидкости посредством наполнения или дренажа (осушения), защиты исполнительных механизмов от «сухого хода», защиты помещений от затопления, контроля раздела жидких токопроводящих сред с разной проводимостью.

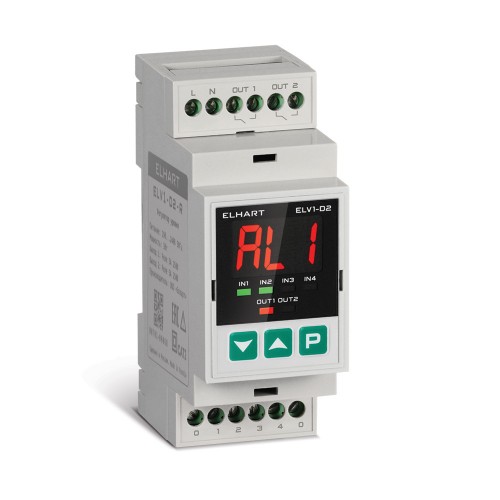

Модификации
ELV1-D2-R- DIN-реечное исполнение: размер D2 (90,2×36,3 мм)
- Входы: 4×дискретных
- Выходы: 2×дискретных
ELV1-D2 имеет 4 дискретных входа и 2 релейных выхода с перекидным контактом, логика работы которых определяется одним из четырех алгоритмов.
Регулятор поддерживает работу с кондуктометрическими датчиками, с датчиками с транзисторным выходом NPN-типа, с датчиками с выходом типа «сухой контакт», к которым относятся поплавковые датчики уровня, герконы, концевые выключатели и т.д.

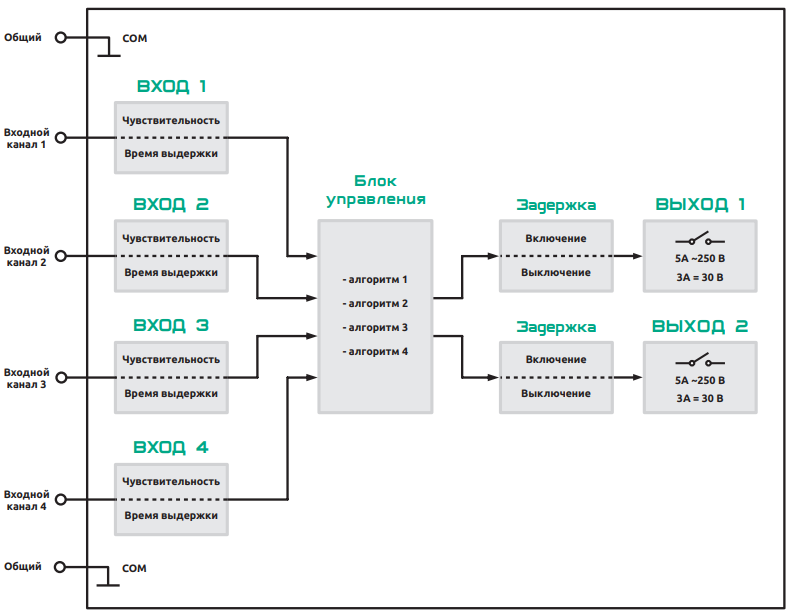

Функциональная схема регулятора уровня ELHART ELV1
Функциональная схема прибора ELV1
Особенности регулятора уровня ELHART ELV1
- 4 входа для подключения датчиков разных типов кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания);
- 4 встроенных алгоритма работы;
- Функции наполнения и осушения (дренажа);
- Питание электродов переменным током во избежание разрушения электродов в результате процесса электролиза;
- Индивидуальная поканальная настройка входов независимая настройка чувствительности каждого входа;
- 2 управляющих выхода электромагнитное реле (НО) 5 А при ~250 В, 3 А при =30 В;
- Монтаж на DIN-рейку компактный корпус с шириной всего 36,3 мм;
- Задержки включения и выключения выходов;
- Автоматический и ручной режимы работы;
- Цифровой дисплей.
Технические характеристики регулятора уровня ELHART серии ELV1
| Параметр | Значение |
|---|---|
| Питание прибора | |
| Питание прибора | ~190…240 В / 50 Гц (Uном=220 В / 50 Гц) |
| Потребляемая мощность | 3 Вт |
| Входные каналы | |
| Количество входов | 4 |
| Тип входа |
кондуктометрический, поплавковый, «сухой контакт», NPN-датчик (с внешним блоком питания) |
| Настраиваемый диапазон чувствительности | индивидуальная поканальная настройка 5…500 кОм |
| Напряжение на электроде | не более ~2,5 В при 25 Гц |
| Максимальный ток, подаваемый на кондуктометрический датчик | не более 0,02 мА |
| Максимально допустимое напряжение питания для NPN-датчика | не более =30 В |
| Выходные каналы | |
| Количество выходов | 2 |
| Тип выходных каналов | электромагнитное реле (НО) |
| Максимальные ток и напряжение, коммутируемые контактами реле | 5 А при ~250 В 3 А при =30 В |
| Общие данные | |
| Индикация | трехразрядный семисегментный LED-индикатор 6 светодиодов |
| Алгоритмы работы |
1 - управление погружным насосом 2 - одноканальный регулятор уровня с отслеживанием аварийных состояний 3 - двухканальный независимый регулятор уровня 4 - управление канализационной насосной станцией |
| Окружающая среда | |
| Допустимая рабочая температура и температура хранения | -20…+50 °C |
| Относительная влажность воздуха | 0…80% (без образования конденсата) |
| Корпус | |
| Габаритные размеры (В×Ш×Г) | 90,2×36,3×57,5 мм |
| Способ монтажа | установка на DIN-рейку |
| Степень защиты | IP20 |
| Категория изоляции | CATII (двойная изоляция) |
| Максимальное сечение подключаемых проводников | 2,5 мм² |

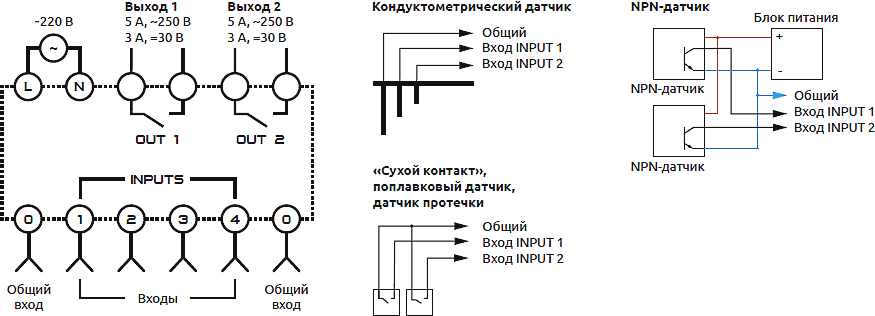

Схема подключения регулятора уровня жидкости ELHART ELV1
Схема подключения ELV1 к различным типам датчиков

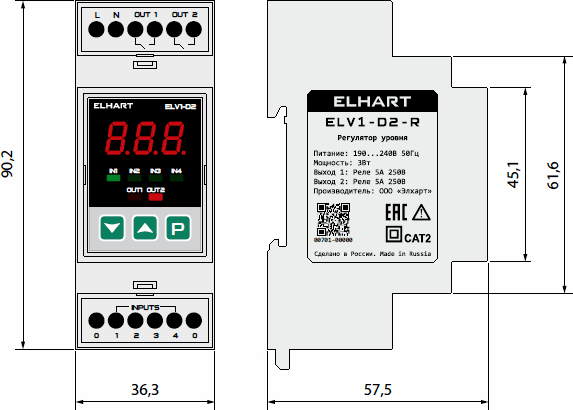

Габаритные размеры регулятора уровня ELHART серии ELV1
Габаритные размеры регулятора уровня ELHART ELV1, мм
