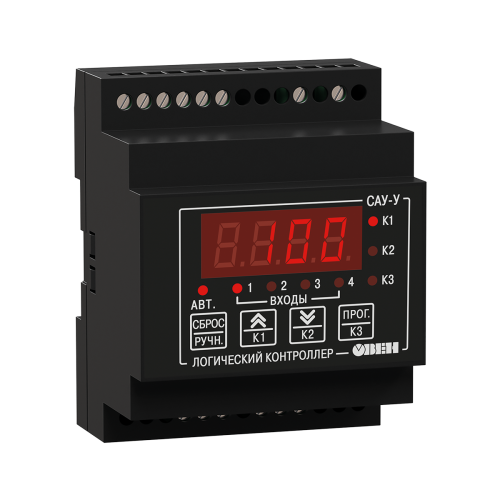

Контроллер для управления группой насосов с чередованием САУ-У.

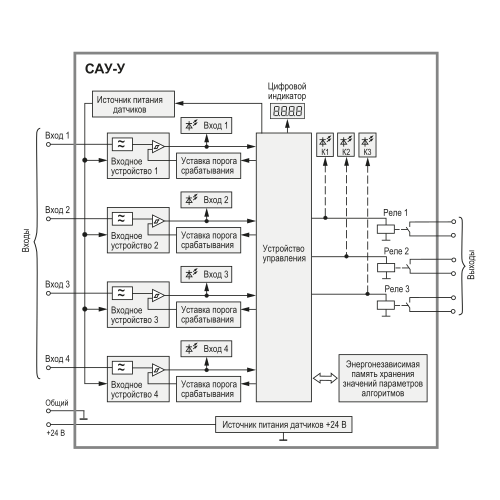

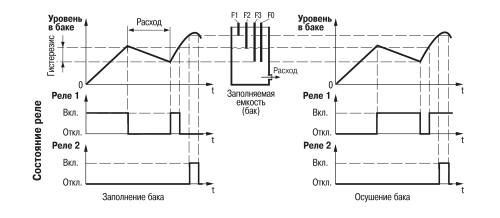

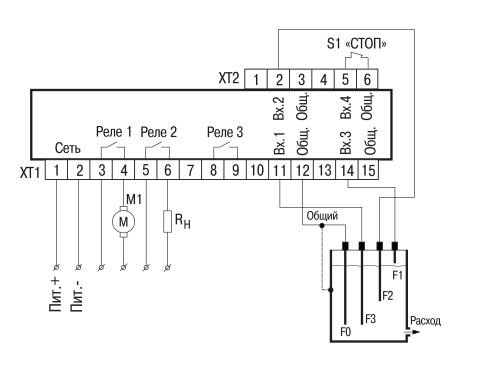

Алгоритм № 01

Для одного резервуара и одного насоса, работающего с гистерезисом

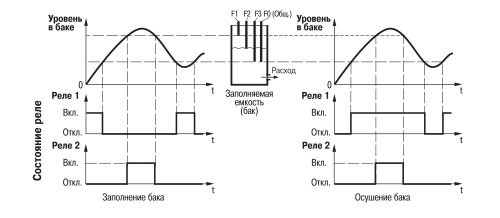

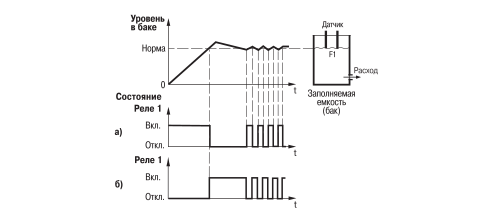

Алгоритм № 02

Для одного резервуара и одного насоса, работающего без гистерезиса

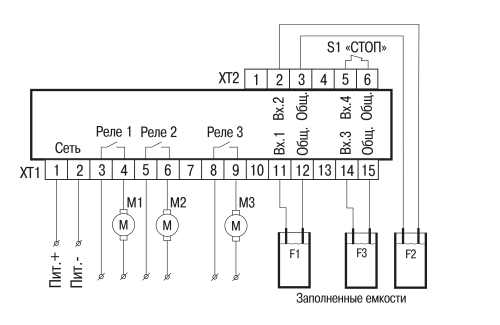

Алгоритм № 06

Для трех резервуаров и трех насосов

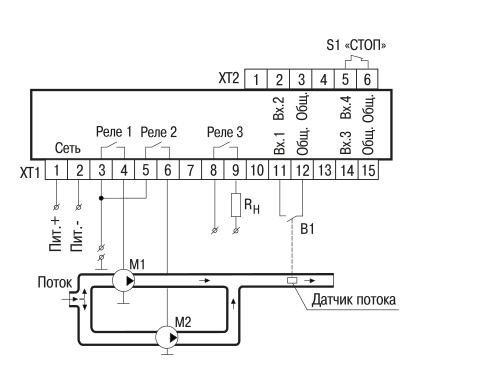

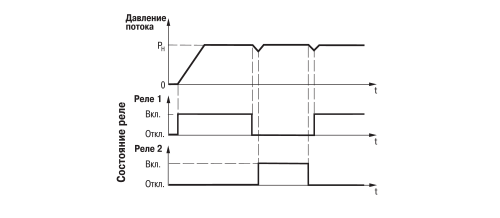

Алгоритм № 11

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе обоих насосов

Алгоритм № 13

Для магистрали водоснабжения с двумя насосами и дополнительной опцией при переключении насосов

Алгоритм № 15

Для магистрали водоснабжения с двумя насосами и аварийной сигнализацией при отказе любого насоса

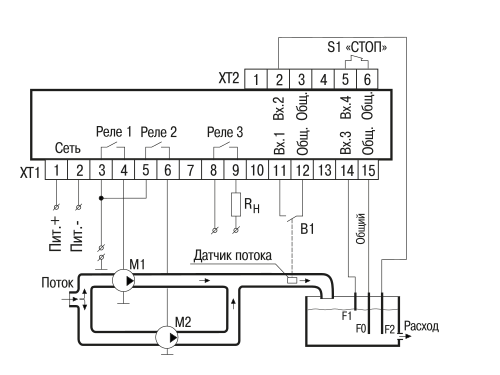

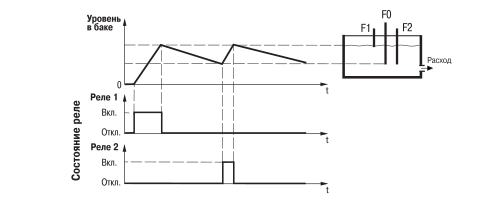

Алгоритм № 12

Для одного резервуара и двух насосов, работающих на заполнение

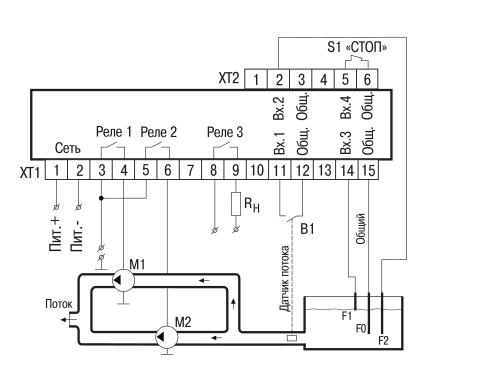

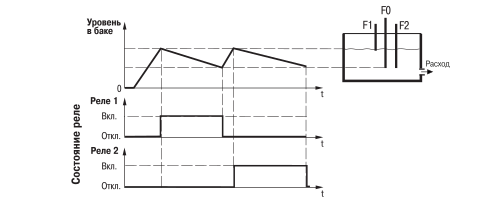

Алгоритм № 16

Для одного резервуара и двух насосов, работающих на осушение

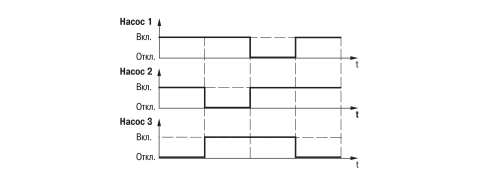

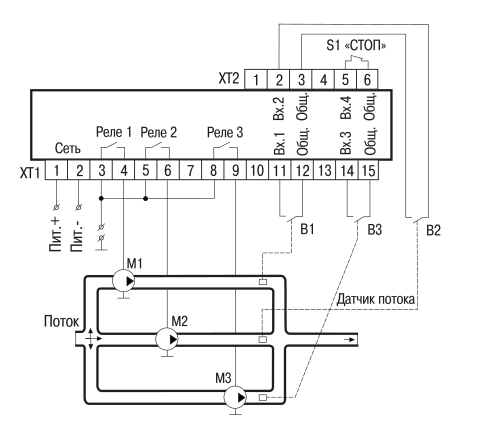

Алгоритм № 14

Для одной магистрали и трех насосов, работающих поочередно парами

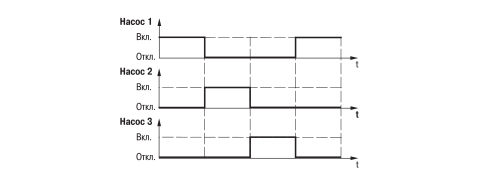

Алгоритм № 17

Для одной магистрали и трех насосов, работающих поочередно

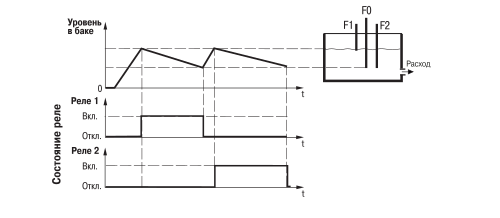

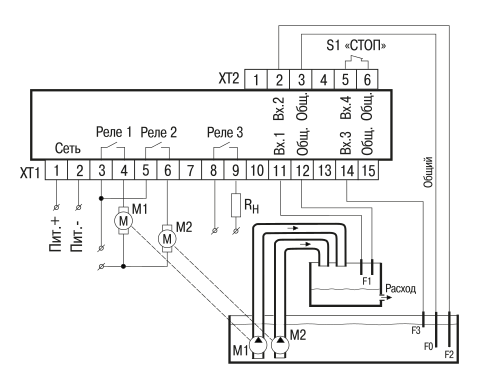

Алгоритм № 18

Для одного резервуара и двух насосов с контрольной емкостью

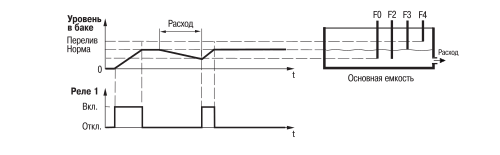

Алгоритм № 20

Для двух резервуаров и одного насоса, работающего на долив

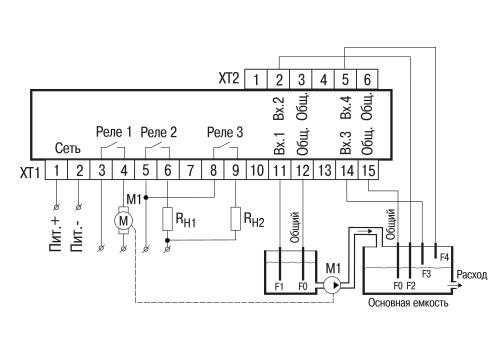

Схема для алгоритма 20 с защитным отключением насоса М1

Наименование

Значение

напряжение, В

90…264 (номинальные значения – 110 , 220 или 240)

Диапазон постоянного напряжения питания, В:

20...34 (номинальное значение – 24)

Потребляемая мощность, ВА, не более

6

Количество входов (каналов контроля входного сигнала)

4

Типы датчиков

кондуктометрические, поплавковые,
механические контактные устройства, датчики с токовым выходом

Питание датчиков от внутреннего источника:

постоянное или переменное напряжение, В

5±0,5

частота для переменного тока, Гц

25±1

Ток, протекающий через кондуктометрический датчик, мА, не более

1

Сопротивление контролируемой среды для кондуктометрического датчика, кОм, не более

450

Унифицированные датчики с токовым сигналом, мА

от 0 до 5,

от 0 до 20,

от 4 до 20

Дискретность установки порога срабатывания канала контроля входного сигнала, %

1

Количество релейных выходных каналов (вид коммутационных контактов)

3 (нормально разомкнутые)

Номинальное коммутируемое напряжение в нагрузке

для цепи постоянного тока*, В, не более

24

для цепи переменного тока**, В, не более

250

Установившийся ток при максимальном напряжении:

для цепи постоянного тока*, А, не более

1

для цепи переменного тока**, А, не более

3

Гальваническая изоляции выходов

Межканальная

Электрическая прочность изоляции выходов, В

1500

Напряжение  встроенного  источника  питания  внешних активных датчиков, В

24±1,2

Максимальный ток нагрузки источника питания датчиков, мА, не более

 50

Габаритные размеры прибора, мм

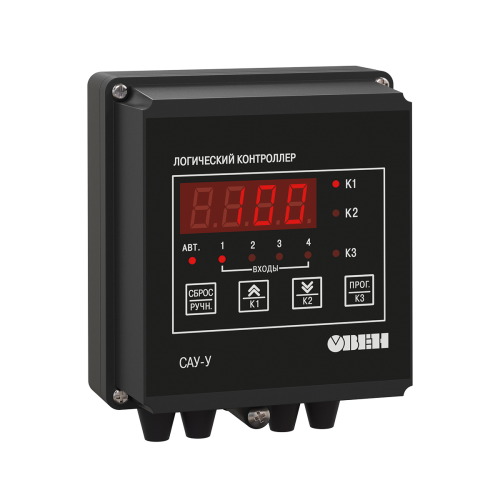

тип корпуса – настенный Н

(130×105×65) ±1

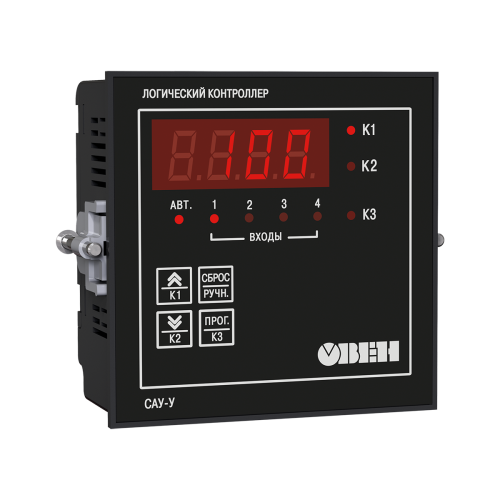

тип корпуса – щитовой Щ11

(96×96×46,5) ±1

тип корпуса – DIN-реечный Д

(88×72×54) ±1

Степень защиты корпуса по ГОСТ 14254-96:

тип корпуса – настенный Н

IP44

тип корпуса – щитовой Щ11

IP54 со стороны лицевой панели

тип корпуса – DIN-реечный Д

IP20

Масса прибора, кг, не более

0,7

Средний срок службы, лет

8
