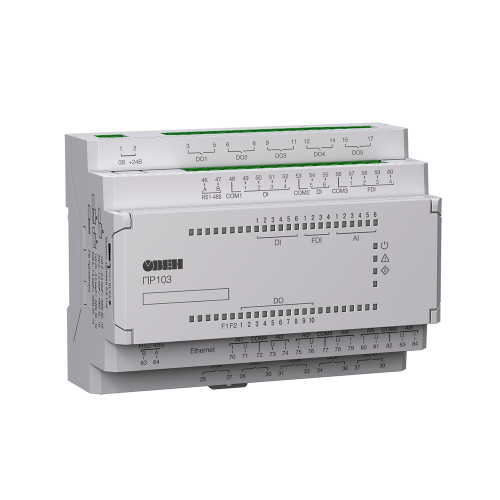

ПР103 программируемое реле с Ethernet
ОВЕН ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.
Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР103
Подключаемое оборудование:
- До 16 дискретных входов.
- До 4 быстрых дискретных входов, частота до 100 кГц.
- До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- До 18 дискретных выходов (э/м реле или транзисторные ключи).
- До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
Коммуникационные возможности:
Интерфейс Ethernet, режим Master/Slave:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210
До 2-х интерфейсов RS-485, режим Master/Slave:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности:
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 66 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet, RS-485.

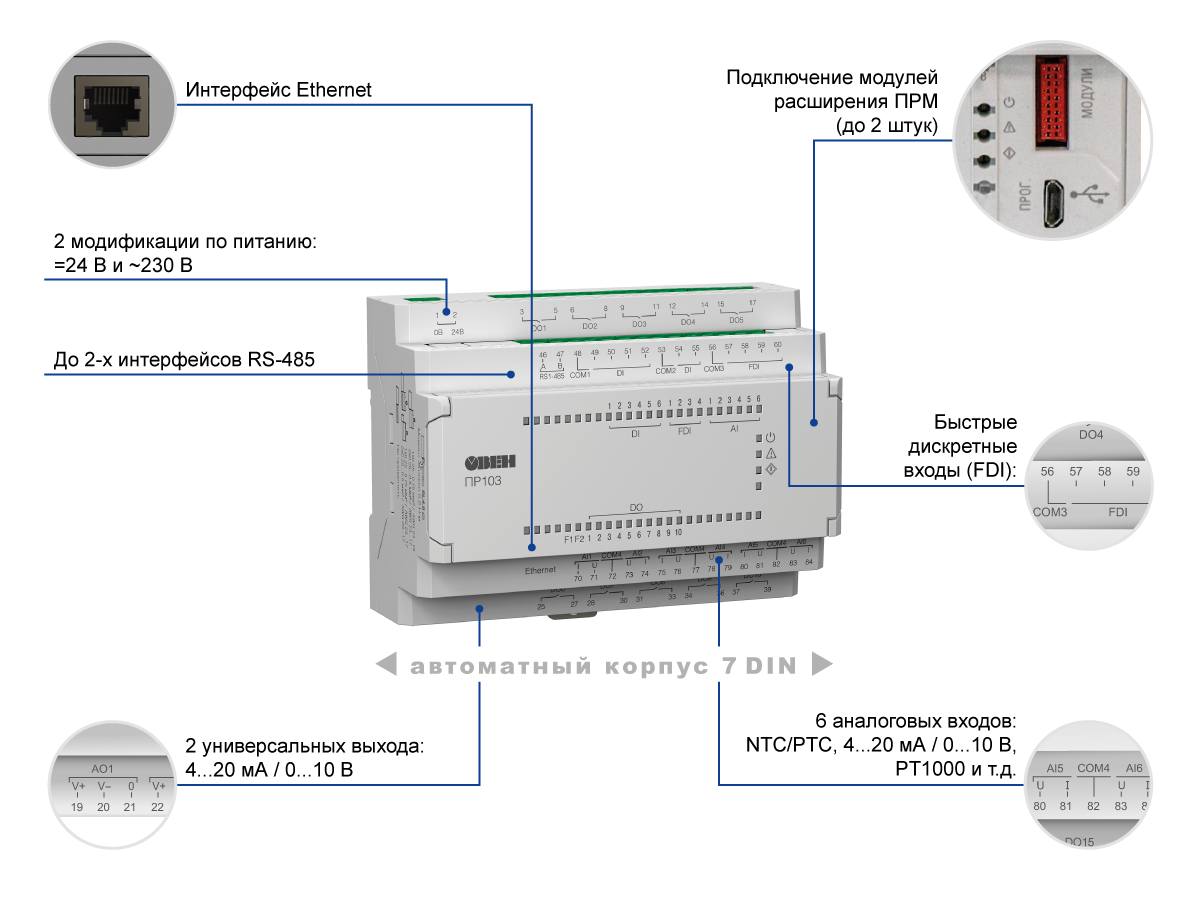

Отличительные характеристики ПР103

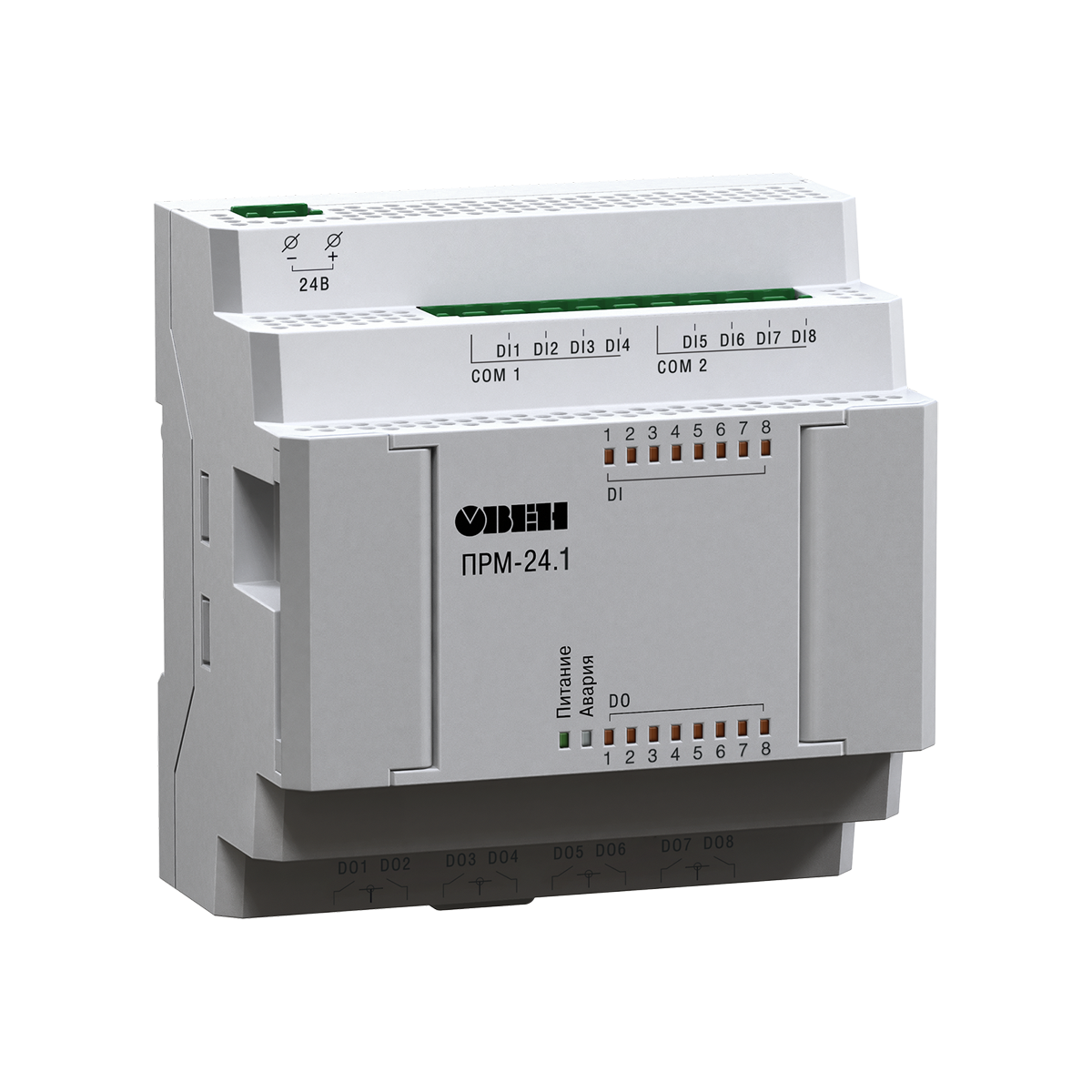

Модули расширения ОВЕН ПРМ для ПР103
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.

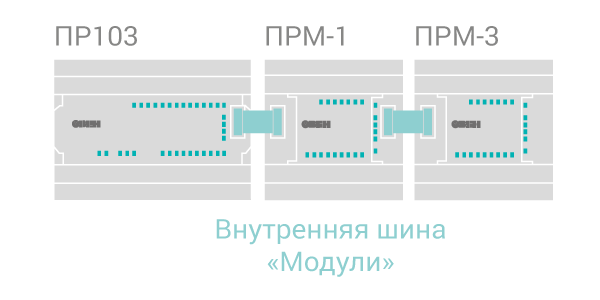

Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.
Примеры применения

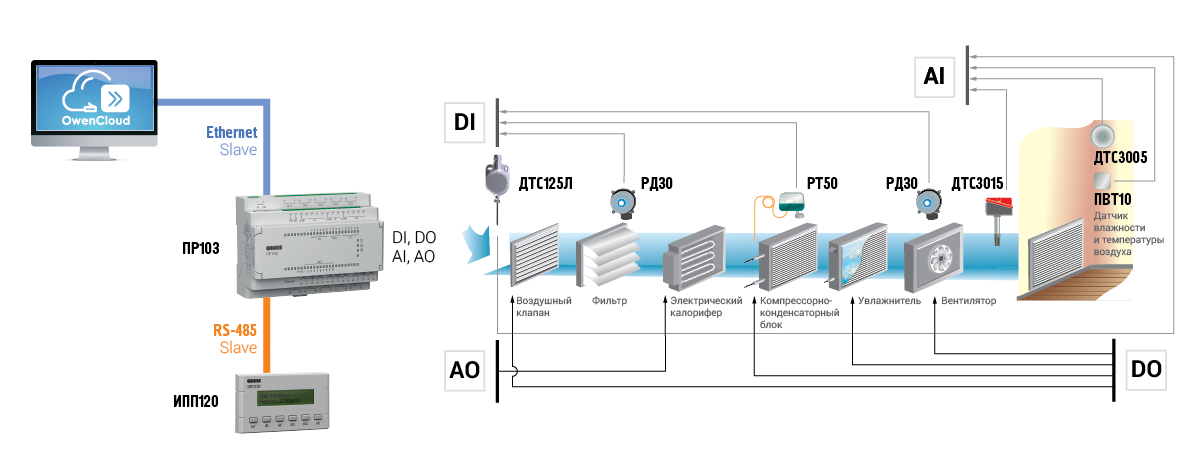

Управление вентиляцией на ПР103

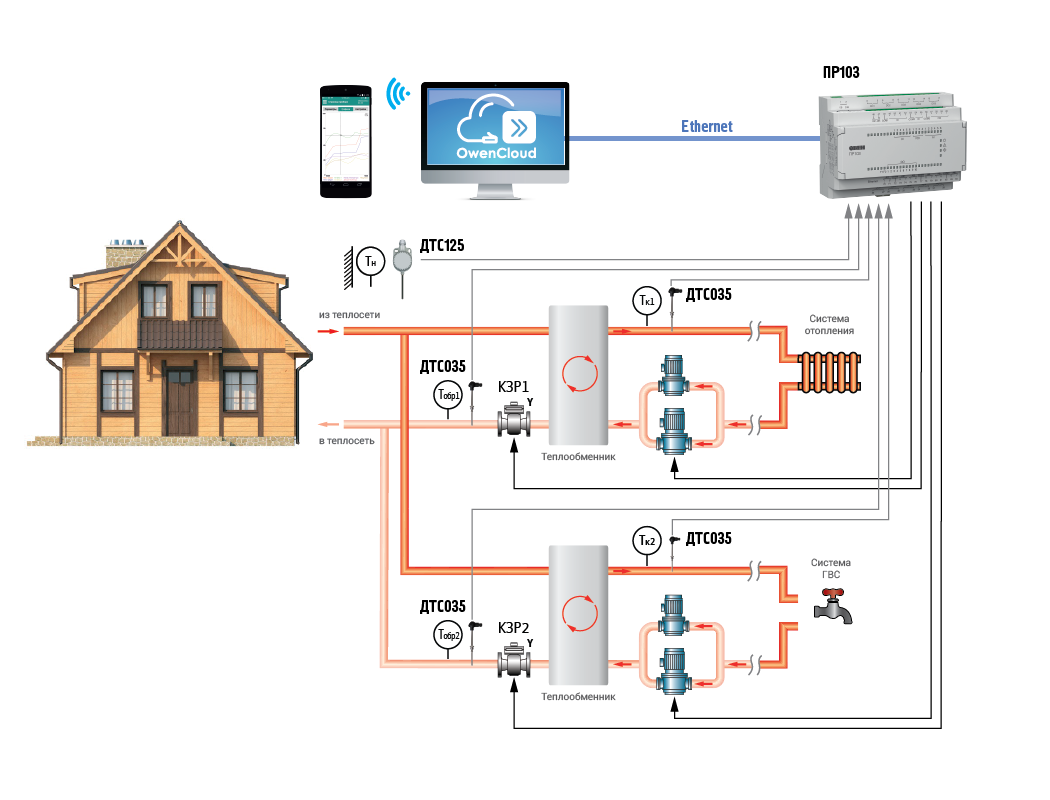

Управление отоплением на ПР103

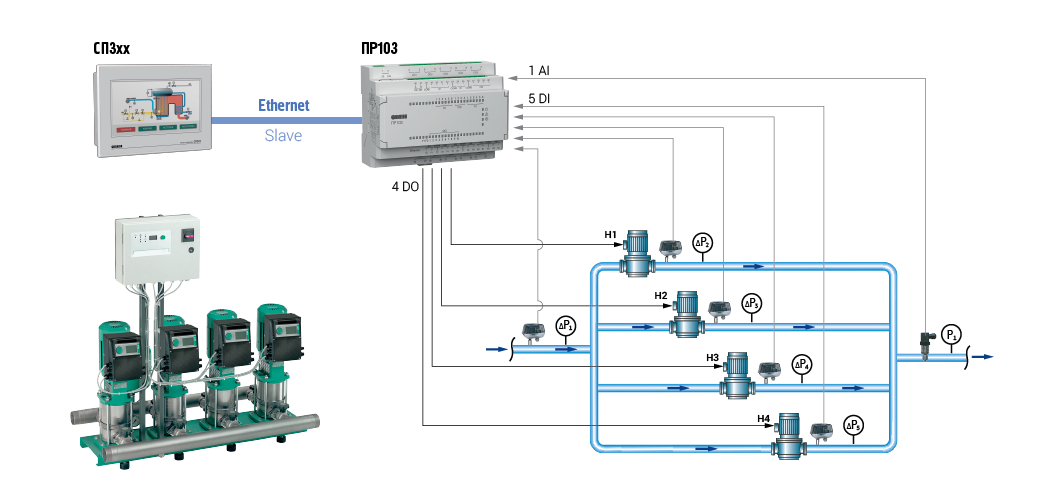

Управление насосными группами на ПР103

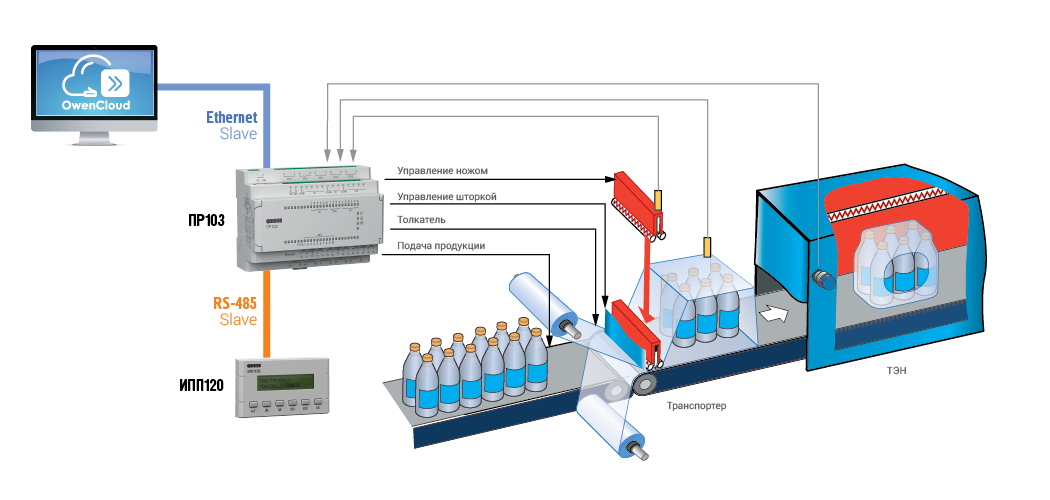

Управление станками и механизмами на ПР103
Технические характеристики
Наименование |
ПР103-230 |
ПР103-24 | |
Программирование | |||
Среда программирования | Owen Logic | ||
Объем Retain-памяти | 2040 байт | ||
Объем памяти сетевых переменных (режим slave) | 2040 байт | ||
Объем памяти сетевых переменных (режим master) | 128 байт | ||
Стек | Динамический | ||
Память ПЗУ | 224 кбайт | ||
Память ОЗУ | 60 кбайт | ||
Интерфейсы программирования и конфигурирования | microUSB, Ethernet, RS-485 | ||
Общие сведения | |||
Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | - | |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное=24 В) | |
Минимальное время цикла | 1 мс (зависит от сложности программы) | ||
Часы реального времени | есть | ||
Модули расширения ПРМ | Да, до 2 шт. | ||
Дискретные входы | |||
Количество | 16 шт. | 6 шт. | |
Тип | Дискретный фазовый (ДФ) | Дискретный (Д) | |
Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | ||
- | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | ||
Номинальное напряжение питания | ~230 В | =24 В | |
Гальваническая развязка | Групповая, по 4 входа | Групповая, 4 и 2 входа | |
Электрическая прочности изоляции | 2300 В, групповая – 2300 В | 510 В, групповая – 510 В | |
Быстрые дискретные входы | |||
Количество | - | 4 шт. | |
Тип | - | Дискретный скоростной (ДС) | |
Подключаемые датчики | - | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | |
Минимальная длительность импульса | - | 5 мкс | |
Максимальная частота импульсов | - | 100 кГц | |
Номинальное напряжение питания | - | 24 В | |
Гальваническая развязка | - | Групповая, по 4 входа | |
Электрическая прочности изоляции | - | 510 В, групповая – 510 В | |
Аналоговые входы | |||
Количество | - | 6 | |
Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. | |
Период обновления значений всех каналов, не более | - | 1 мс | |
Работа в дискретном режиме | - | Да | |
Гальваническая развязка | - | Отсутствует | |
Дискретные выходы | |||
Количество | 10 | До 18 | |
Тип | Релейные (нормально-разомкнутые) | Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | |||
Релейные (Р) | 5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост.тока | ||
Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока | |
Гальваническая развязка | |||
Релейные (Р) | Индивидуальная | ||
Транзиторные (КТ) | - | Отсутствует | |
Электрическая прочность изоляции | |||
Релейные (Р) | 2300 В | ||
Транзиторные (КТ) | - | - | |
Аналоговые выходы | |||
Количество | - | 2 | |
Тип аналогового выхода | - | Универсальный: 4...20 мА/0...10 В | |
Разрядность ЦАП | - | 12 бит | |
Гальваническая развязка | - | Индивидуальная | |
Электрическая прочность изоляции | - | 510 В | |
Коммуникационные возможности | |||
Интерфейс Ethernet (1 шт.) | |||
Протокол связи | Modbus TCP | ||
Режим работы | Master/Slave | ||
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) | |||
Протокол связи | Modbus RTU/ASCII | ||
Режим работы | Master/Slave | ||
Функциональная схема прибора

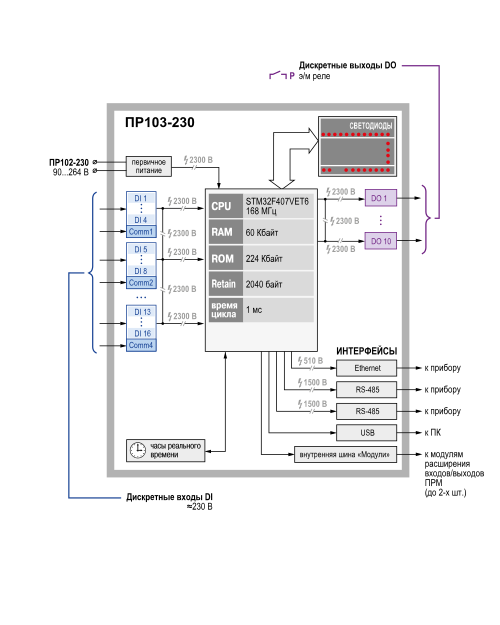

Функциональная схема ПР103-230
Функциональная схема ПР103-24
Габаритные и установочные размеры
Габаритные и установочные размеры ПР103
