Описание

Сенсорная емкостная панель оператора ELHART ECP

Операторские панели ELHART прекрасно зарекомендовали себя в работе, гибкая линейка моделей позволяет подобрать панель по функционалу, размеру и цене под конкретную задачу. Графическое оформление, элементы управления и логика работы определяется пользователем в процессе конфигурации при помощи бесплатного программного обеспечения «ELHART HMI Soft».

Модификации

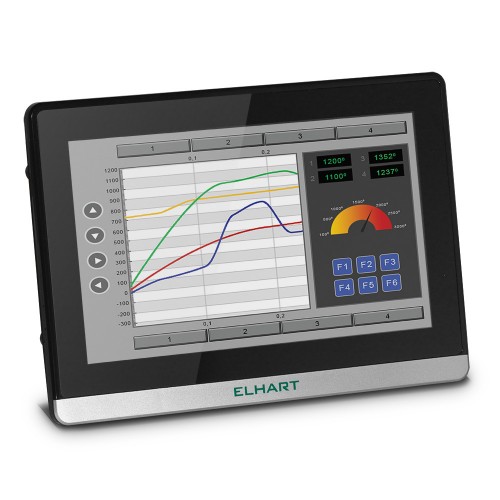

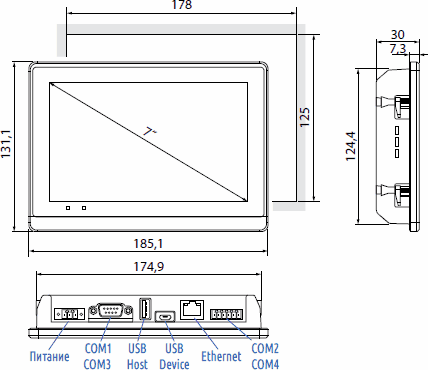

ECP-07

Диагональ экрана:7"
Разрешение экрана:1024х600 пикселей
Соотношение сторон:16:9

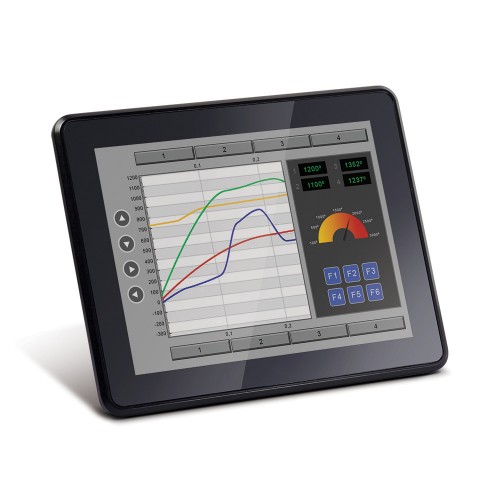

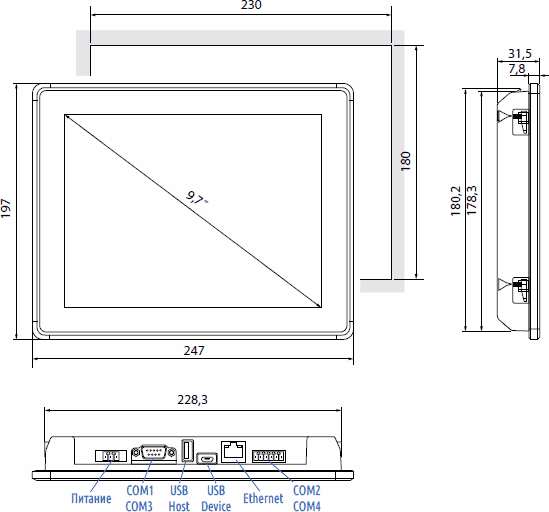

ECP-10

Диагональ экрана:9,7"
Разрешение экрана:1024х768 пикселей
Соотношение сторон:4:3

Особенности сенсорной емкостной панели оператора ELHART ECP

Узкие рамки вокруг дисплея.
Режим симуляции панели оператора.
Библиотека графических примитивов.
Построение графиков и архивных трендов.
Простой и понятный интерфейс пользователя.
Функция отправки электронных писем (email).
Бесплатная среда разработки ELHART HMI Soft.
Защитное стекло устойчивое к появлению царапин.
Создание анимированных и движущихся компонентов.
Поддержка большинства промышленных контроллеров с уже готовыми конфигурациями.
VNC-сервер позволяет управлять экраном панели с удаленного устройства при помощи бесплатного VNC-клиента.
Поддержка макросов позволяет решить некоторые задачи автоматизации без ПЛК средствами самой панели.
Ведение архивов, хранение рецептов на внешних USB-накопителях. Списки тревог, событий, действий оператора.
Функция виртуального СОМ-порта позволяет использовать панель в качестве преобразователя Ethernet / RS-232 / RS-485.
FTP-сервер позволяет получать доступ к файлам, хранящимся в памяти панели или подключенных к ней внешних носителей при помощи FTP-клиента.
Просмотр файлов в формате *.pdf и графических изображений, просмотр корневого каталога памяти панели и подключенных к ней внешних носителей.
Емкостный сенсорный экран с поддержкой функций Multitouch, управления жестами: изменение масштаба графиков движением двух пальцев, прокручивание списков, листание экранов проекта, возврат на главный экран движением пяти пальцев.

Технические характеристики сенсорной панели оператора ELHART ECP

Артикул	ECP-07	ECP-10
Диагональный размер экрана	7″	9,7″
Разрешение экрана	1024×600 пикселей	1024×768 пикселей
Соотношение сторон	16:9	4:3
Тип и подсветка экрана	TFT LCD, IPS, 16 млн. цветов,
Тип и подсветка экрана	мультитач, стекло, емкостный
Материал корпуса	поликарбонат
Степень защиты	IP65 (со стороны лицевой панели)
Степень защиты	IP20 (с задней стороны)
Микро-процессор	ARM Cortex A8, 600 МГц
Flash-память	128 Мб
SDRAM-память	128 Мб
СОМ-порты	COM1: RS-232 / RS-485 / RS-422
	COM2 / COM4: RS-485
	COM3: RS-232
Ethernet-порт	10/100 МБит
USB-порты	1×USB Host, 1×USB Device
Поддержка SD-карт памяти	да
Часы и календарь реального времени	да
Рабочая температура	-10…60 °C
Относительная влажность	10…90 % (без образования конденсата)
Питание	=9…28 В
Энергопотребление	6 Вт
Масса нетто	680 г	1100 г
