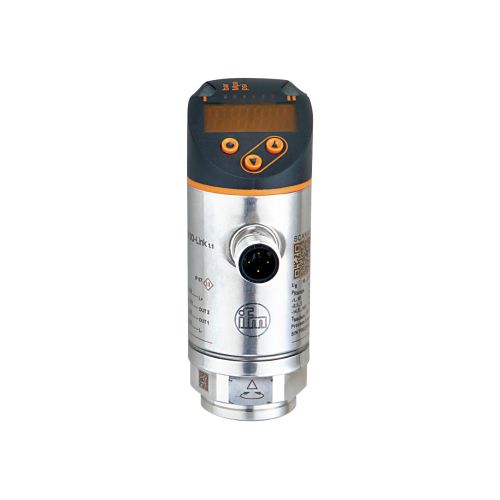

Датчик давления с дисплеем IFM PN7071.
- Два коммутационных выхода, один из них с коммуникационным интерфейсом IO-Link
- Программируемый красно/зеленый дисплей для точной идентификации допустимого диапазона
- Корпус с шарнирным поворотным механизмом
- Долговременная стабильность благодаря высокой защите от перегрузок
- Прочное исполнение для применения в сложных условиях эксплуатации
Назначение датчика
Измерение текущего давления в системе с отображением на дисплее и передача данных о процессе через IO-Link.
Параметры выходов
| OUT1 (контакт 4) | - Переключаемый сигнал для предельного значения давления в системе - Связь через IO-Link |
| OUT2 (контакт 2) | - Переключаемый сигнал для предельного значения давления в системе |
Коммутационная функция
Выход датчика PN7071 (OUTx) переключается при давлении выше или ниже установленных предельных значений (SPx, rPx)
При настройке прибора можно выбрать следующие варианты функции коммутации:

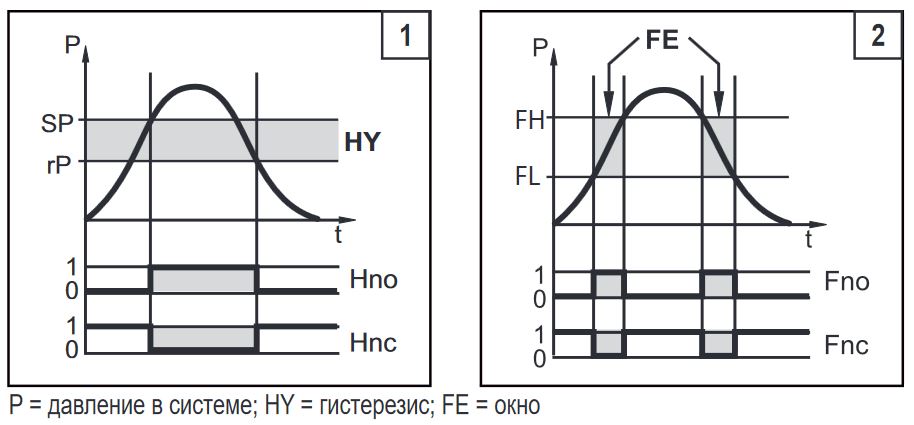

Функция гистерезиса
- Функция гистерезиса / нормально открытый: [ou1 / ou2] = [Hno]
- Функция гистерезиса / нормально закрытый: [ou1 / ou2] = [Hnc]
Сначала задайте точку срабатывания (SPx), затем точку сброса (rPx). Установленный гистерезис остается действительным, даже если SPx снова изменяется
Функция окна
- Функция окна / нормально открытый: [ou1 / ou2] = [Fno]
- Функция окна / нормально закрытый: [ou1 / ou2] = [Fnc]
Ширина окна может быть установлена с помощью разницы между FHx и FLx. FHx = верхний порог, FLx = нижний порог.
При настройке функции окна точка включения и точка сброса имеют фиксированный гистерезис 0,25 % от верхнего предела диапазона измерений.

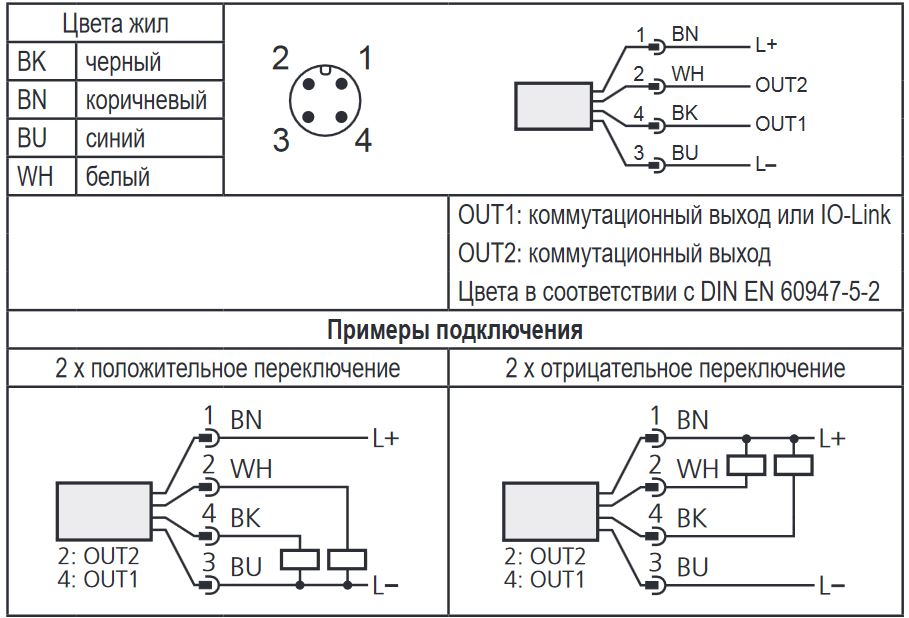

Схема подключения
| Характеристики | |||
| Выходной сигнал | коммутационный сигнал; IO-Link; (конфигурируемый) | ||
| Диапазон измерения | 0...250 bar | 0...3620 psi | 0...25 MPa |
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||
| Приложение | |||
| Особенности | позолоченные контакты | ||
| Измерительный элемент | металлический тонкопленочный элемент | ||
| Применение | для общепромышленного применения | ||
| Среда | Жидкие или газообразные среды | ||
| Температура измеряемой среды [°C] | -25...80 | ||
| Мин. разрывное давление | 1100 bar | 15950 psi | 110 MPa |
| Предел прочности по давлению | 500 bar | 7250 psi | 50 MPa |
| Устойчивость к вакууму [mbar] | -1000 | ||
| Тип давления | относительное давление | ||
| Электронные данные | |||
| Рабочее напряжение [V] | 18...30 DC; (в соответствии с EN 50178 SELV/PELV) | ||
| Потребление тока [mA] | < 35 | ||
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) | ||
| Класс защиты | III | ||
| Защита от переполюсовки | да | ||
| Время задержки включения питания [s] | < 0,3 | ||
| Встроенный "Watchdog" | да | ||
| Входы/выходы | |||
| Количество входов и выходов | Количество цифровых выходов: 2 | ||
| Выходы | |||
| Общее количество выходов | 2 | ||
| Выходной сигнал | коммутационный сигнал; IO-Link; (конфигурируемый) | ||
| Электрическое исполнение | PNP/NPN | ||
| Количество цифровых выходов | 2 | ||
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) | ||
| Макс. падение напряжения коммутационного выхода DC [V] | 2,5 | ||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 150; (200 (...60 °C) 250 (...40 °C)) | ||
| Частота переключения DC [Hz] | < 170 | ||
| Защита от короткого замыкания | да | ||
| Тип защиты от короткого замыкания | тактовый | ||
| Защита от перегрузок по току | да | ||
| Диапазон измерения/настройки | |||
| Диапазон измерения | 0...250 bar | 0...3620 psi | 0...25 MPa |
| Factory setting / CMPT = 2 | |||
| Точка срабатывания SP | 2...250 bar | 40...3620 psi | 0,2...25 MPa |
| Точка срабатывания rP | 1...249 bar | 20...3600 psi | 0,1...24,9 MPa |
| Мин. разница между SP и rP | 2 bar | 20 psi | 0,2 MPa |
| С шагом в | 1 bar | 20 psi | 0,1 MPa |
| Status_B High Resolution / CMPT = 3 | |||
| Точка срабатывания SP | 2...250 bar | 40...3626 psi | 0,2...25 MPa |
| Точка срабатывания rP | 1...249 bar | 20...3608 psi | 0,1...24,9 MPa |
| Мин. разница между SP и rP | 2 bar | 19 psi | 0,2 MPa |
| С шагом в | 1 bar | 1 psi | 0,1 MPa |
| Точность/ погрешность | |||
| Погрешность точки переключения [% диапазона] | < ± 0,5 | ||
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K) | ||
| Отклонение от характеристики [% диапазона] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения) | ||
| Отклонение гистерезиса [% диапазона] | < ± 0,25 | ||
| Долговременная стабильность [% диапазона] | < ± 0,05; (за 6 месяцев) | ||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | 0,2; (-25...80 °C) | ||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | 0,2; (-25...80 °C) | ||
| Время реакции | |||
| Время отклика [ms] | < 3 | ||
| Программируемое время задержки dS, dr [s] | 0...50 | ||
| Программное обеспечение / Программирование | |||
| Выбор параметров | гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование; Дисплей | ||
| Интерфейсы | |||
| Коммуникационный интерфейс | IO-Link | ||
| Способ передачи | COM2 (38,4 kBaud) | ||
| IO-Link проверка | 1.1 | ||
| Стандарт SDCI | IEC 61131-9 | ||
| SIO режим | да | ||
| Нужный тип порта | A; (когда контакт 2 не подключен: B) | ||
| Аналоговые рабочие данные | 1 | ||
| Бинарные рабочие данные | 2 | ||
| Бинарные рабочие данные | Режим работы | ID прибора | |
| Factory setting / CMPT = 2 | 400 | ||
| Status_B High Resolution / CMPT = 3 | 598 | ||
| PN7001 | 308 | ||
| Factory setting / CMPT = 2 | |||
| Профили | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||
| Миним.время рабочего цикла [ms] | 2,3 | ||
| IO-Link разрешение давления [bar] | 1 | ||
| IO-Link разрешение давления [MPa] | 0,1 | ||
| Рабочие данные IO-Link (циклические) | Функция | длина бита | |
| давление | 14 | ||
| бинарная информация о переключении | 2 | ||
| IO-Link функции (ациклические) | специфичный для приложения тег | ||
| Status_B High Resolution / CMPT = 3 | |||
| Профили | Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000) | ||
| Миним.время рабочего цикла [ms] | 3 | ||
| IO-Link разрешение давления [bar] | 0,1 | ||
| IO-Link разрешение давления [MPa] | 0,02 | ||
| Рабочие данные IO-Link (циклические) | Функция | длина бита | |
| давление | 16 | ||
| состоянием прибора | 4 | ||
| бинарная информация о переключении | 2 | ||
| IO-Link функции (ациклические) | специфичный для приложения тег | ||
| Условия эксплуатации | |||
| Температура окружающей среды [°C] | -25...80 | ||
| Температура хранения [°C] | -40...100 | ||
| Степень защиты | IP 65; IP 67 | ||
| Испытания / одобрения | |||
| ЭMC | DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | |||
| Ударопрочность | DIN EN 60068-2-27 | 50 г (11 ms) | |
| Вибропрочность | DIN EN 60068-2-6 | 20 г (10...2000 Hz) | |
| MTTF [годы] | 214 | ||
| Сертификат UL | Регистрационный номер UL | J003 | |
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу | ||
| Механические данные | |||
| Вес [g] | 239,2 | ||
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC | ||
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630) | ||
| Мин. кол-во циклов давления | 100 миллионов | ||
| Момент затяжки [Nm] | 25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) | ||
| Подключение к процессу | резьбовое соединение G 1/4 внутренняя резьба | ||
| Встроенный ограничитель | нет (можно модифицировать) | ||
| Дисплеи / Элементы управления | |||
| Дисплей | Дисплей | 3 x светодиод, зелёный (bar, psi, MPa) | |
| Состояние выхода | 2 x светодиод, жёлтый | ||
| Измеренные значения | буквенно-цифровой дисплей, красный/зеленый 4-значный | ||
| Электрическое подключение | |||
| Соединение | Разъем: 1 x M12; Контакты: позолоченный | ||
