Контроль уровня. Часть 1.
- 24.06.2022
Сегодня рассказываем о кондуктометрическом методе контроля уровня.

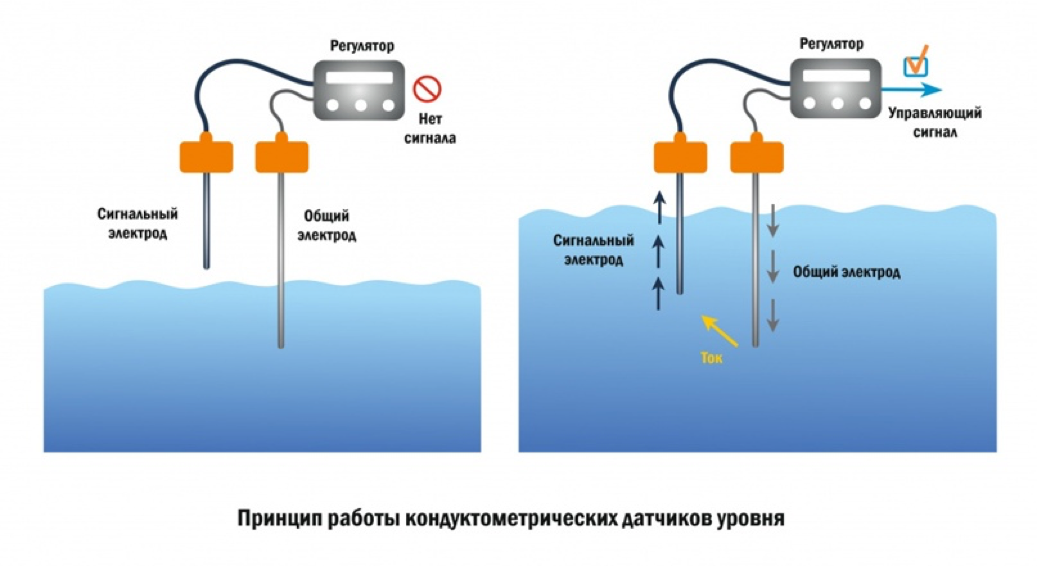

Принцип работы кондуктометрических датчиков уровня
Физика процесса крайне проста — если между двумя электродами протекает ток, то контроллер уровня отмечает наличие токопроводящей жидкости касающейся электродов.
В большинстве случаев система состоит из:
- набора кондуктометрических датчиков;
- вторичного прибора.
Датчики могут отличатся конструктивом и способом крепления:
- для установки в крышку или стенку ёмкости: ОВЕН ДС, Kipvalve КДУ-1;
- погружные датчики с кабелем ДСП-А-13.3;
- датчики для скважины ДСП-А-01 и др.

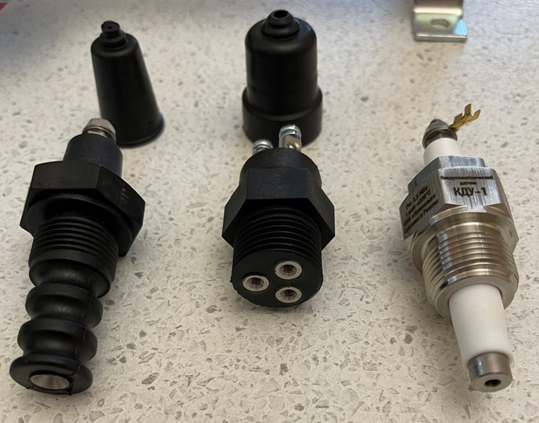

Кондуктометрические датчики. Слева на право: ОВЕН ДС.П, ОВЕН ДС.П.3, KIPVALVE КДУ-1

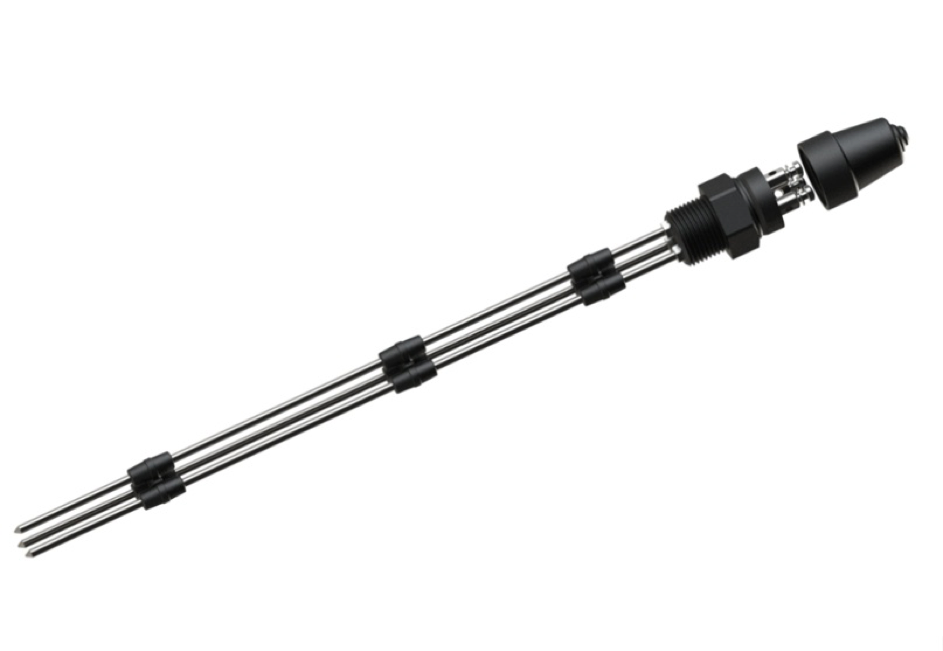

Кондуктометрический датчик ОВЕН ДС.П.3

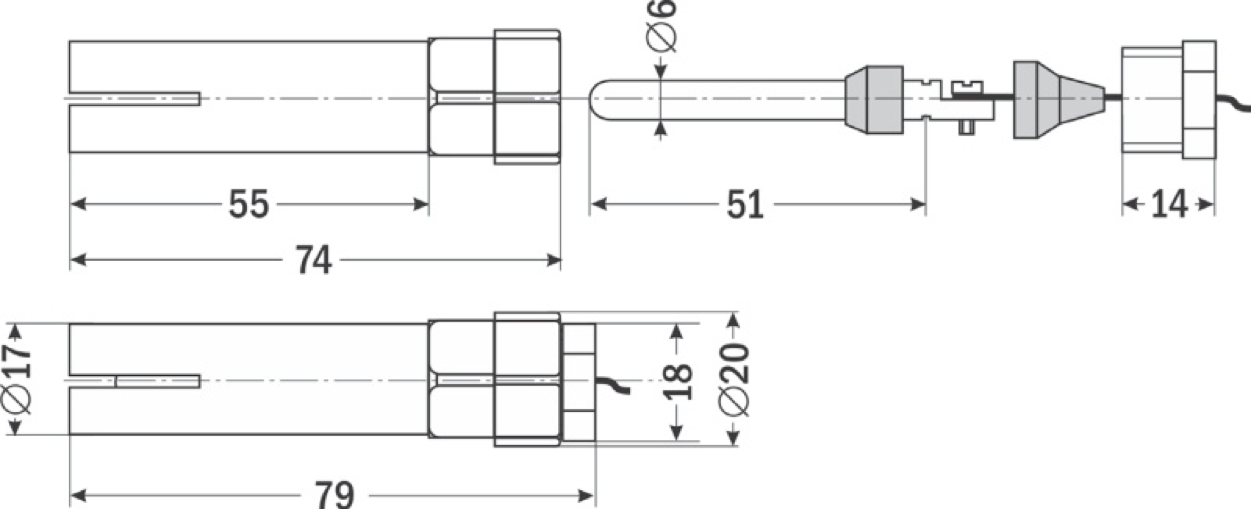

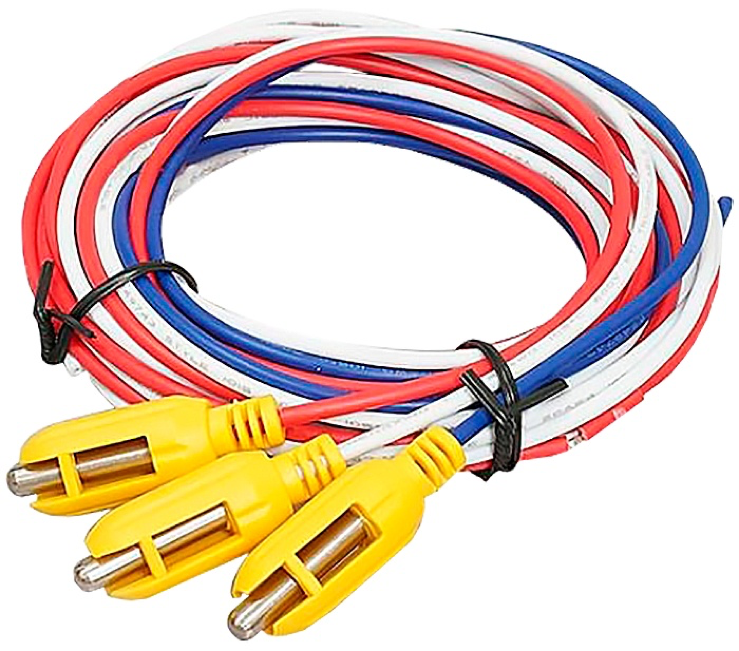

Комплект погружных датчиков уровня ДСП-А-13.3

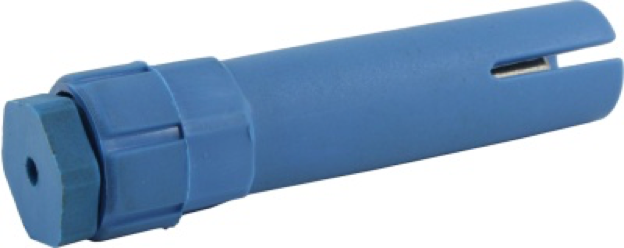

Кондуктометрический датчик уровня ДCП-A-01
Вторичным прибором может выступать как простой сигнализатор уровня, например, ОВЕН САУ-М6, БКК1, так и контроллеры с прописанной логикой работы ОВЕН САУ-У, СУНА и многие другие.
В качестве примера сигнализатора уровня рассмотрим ELHART ELV3-D2.
При наличии дискретного сигнала от датчика уровня у прибора срабатывает соответствующий релейный выход. Из настраиваемых параметров в приборе имеется: настройка чувствительности входа, реакция на сигнал блокировки (вход 4) и время задержки срабатывания.

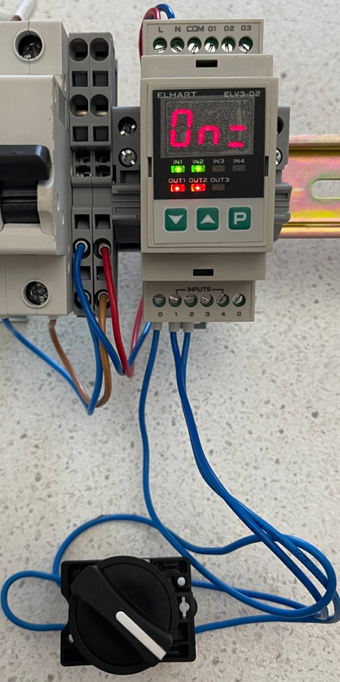

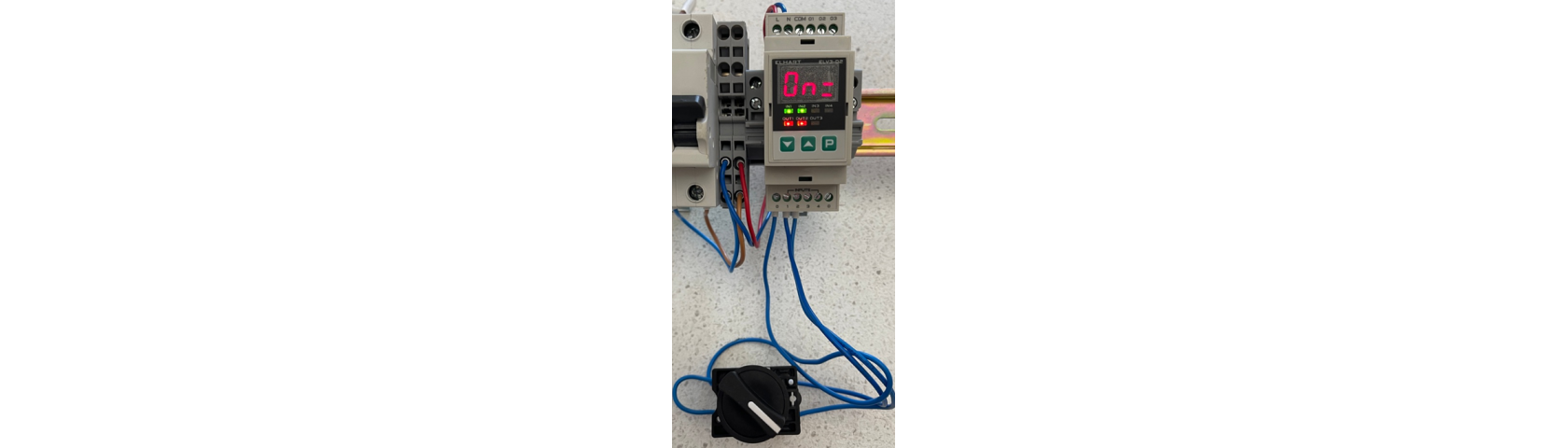

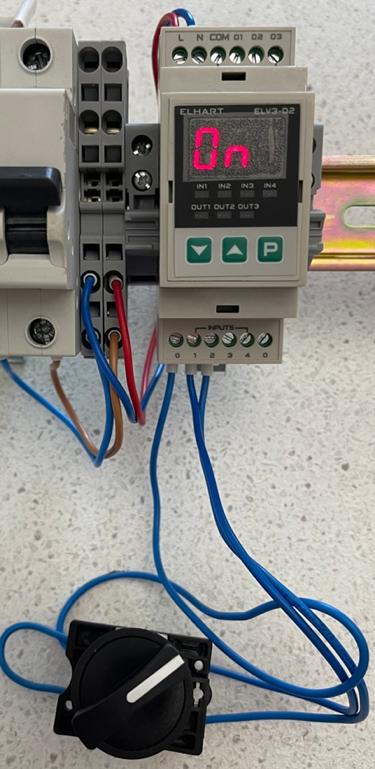

Сигнализатор уровня ELHART ELV3-D2 в рабочем режиме

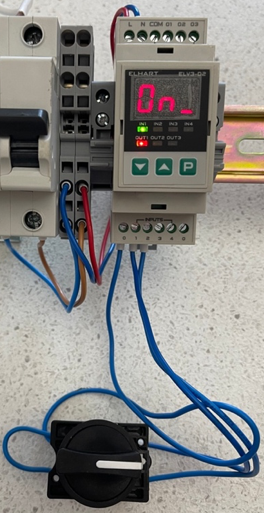

Сигнализатор уровня ELHART ELV3-D2 сработал 1 уровень
Сигнализатор уровня ELHART ELV3-D2 сработали 1 и 2 уровни
Пример работы контроллера уровня по алгоритму осушения наполнения резервуара покажем на регуляторе ELHART ELV1-D2.
При осушении верхнего и нижнего электродов включается 1 выход и запускается насос, при заполнении до верхнего уровня реле отключается и контроллер ждёт осушения нижнего электрода.

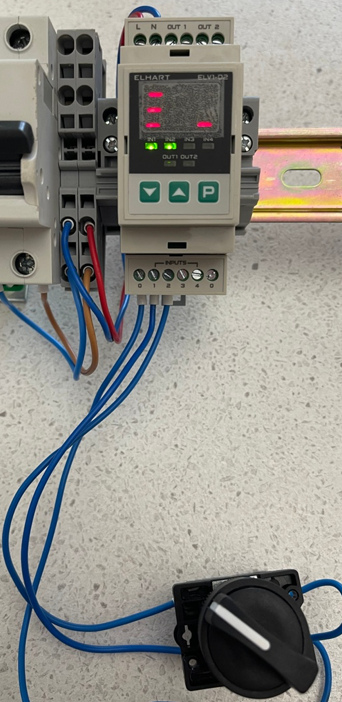

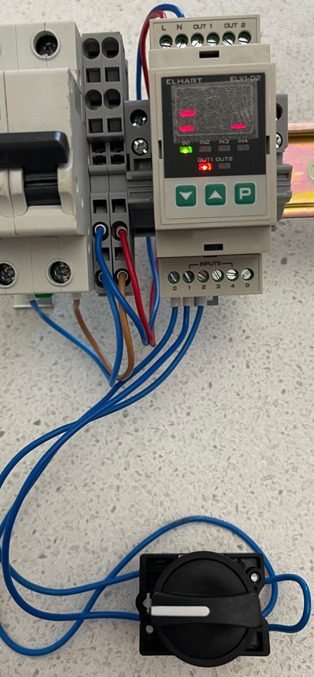

ELHART ELV1-D2 алгоритм 1. Нижний уровень в скважине, погружной насос включен, емкость пустая.
ELHART ELV1-D2 алгоритм 1. Верхний уровень в скважине, погружной насос отключен, емкость пустая.
Так же у нас есть прибор сочетающей в себе комплект кондуктометрических датчиков и вторичного прибора с несколькими алгоритмами работы ОВЕН КУ1411.

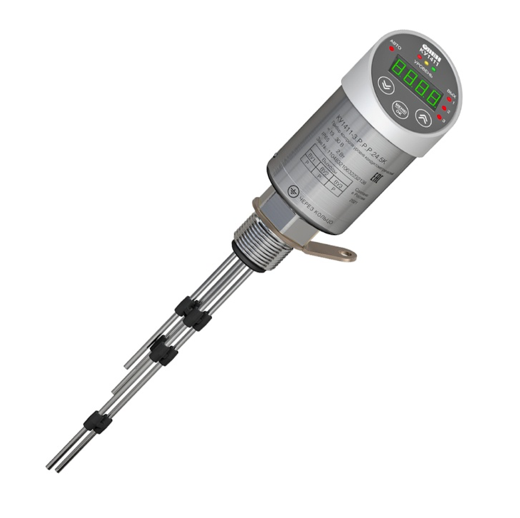

Регулятор уровня ОВЕН КУ1411

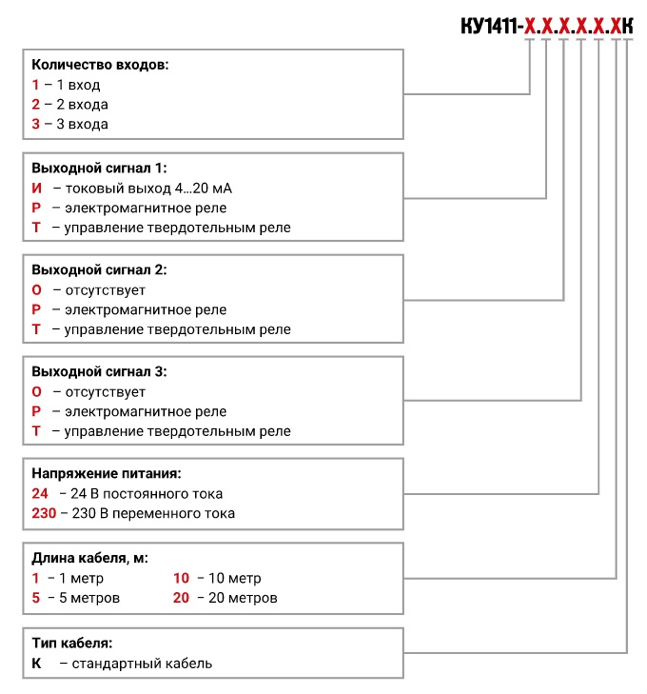

Схема обозначений регулятора уровня ОВЕН КУ1411

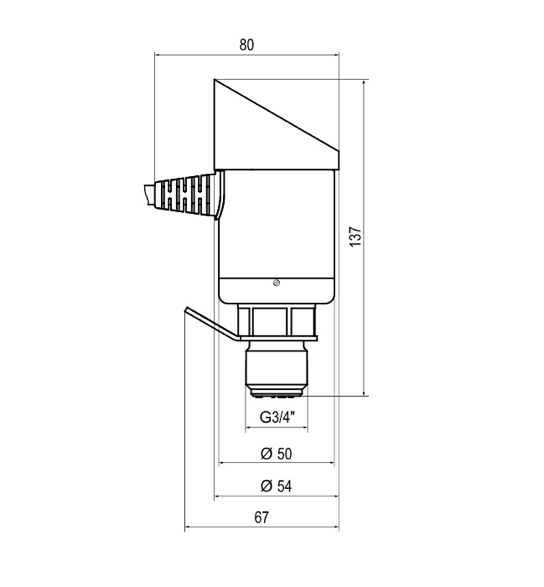

Размеры регулятора уровня ОВЕН КУ1411
В данном обзоре представлена только часть кондуктометрических датчиков и контролеров уровня. Наши менеджеры и технические специалисты помогут Вам с подбором датчиков, настройкой приборов под вашу задачу и выбором сопутствующего оборудования.
Спасибо за внимание!
