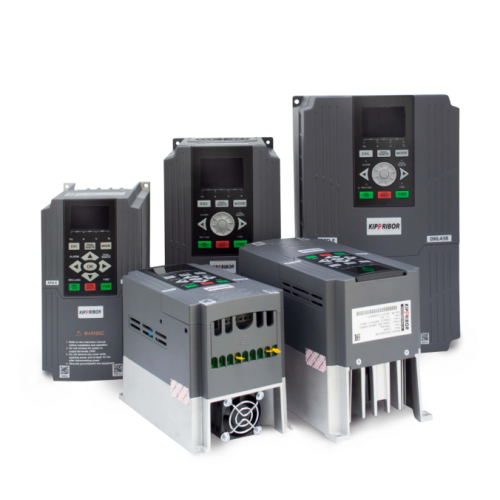

Универсальные векторные преобразователи частоты.
Данная серия преобразователей частоты KIPPRIBOR представляет линейку универсальных ПЧ мощностью до 315 кВт с тремя режимами управления:
- U/f режим (скалярный или вольт-частотный);
- SVC режим (векторный без датчика обратной связи);
- VC режим (векторный с датчиком обратной связи).
Благодаря возможности преобразователей частоты данной серии работать в одном из этих режимов Вы можете адаптировать частотный преобразователь под требования Вашего процесса управления электродвигателем.
Частотные преобразователи KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.
Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы / выходы, встроенный ПЛК, предустановленные мульти-скорости и наличие дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.
Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с частотного преобразователя при наладке и эксплуатации. Кроме этого панели управления позволяют осуществлять копирование, хранение и перенос настроек преобразователя частоты.
Основные преимущества преобразователей частоты KIPPRIBOR серии AFD-E:
-
Быстрый ввод в эксплуатацию:
- Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления;
- Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации частотного реобразователя облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах;
- Оперативные параметры всегда «под рукой». Список параметров, которые чаще всего приходится корректировать, находится под передней крышкой ПЧ;
-
Продуманный конструктив
- Съемная панель управления может быть установлена отдельно от ПЧ, а их соединение осуществляется обыкновенным сетевым кабелем с разъемами RJ45;
- Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность;
- Дополнительные карты расширения позволяют расширить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов;
-
Универсальность применений
- ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт.
-
Безопасность и надежность
- Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию;
- Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке;
- Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций;
-
Высокая функциональность
- Три режима управления (U/f, SVC, VC) позволяют адаптировать преобразователь частоты под любые задачи;
- Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем;
- Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при типовых задачах.
Общие технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E:
| Параметр | Значение |
| Напряжение питания | 330...440 VAC, 50/60 Гц |
| Диапазон выходного напряжения | 0...500 VAC |
| Диапазон выходной частоты | 0...300 Гц |
| Диапазон несущей частоты | 1,5...12,5 кГц |
Основные технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E:
Основные технические характеристики
| Модификация | Номинальная мощность двигателя | Номинальный выходной ток | |
| Общепром. (G) | Легкий (P) | ||
| AFD-E011.43B | 1,1 кВт | 1,5 кВт | 3 А |
| AFD-E015.43B | 1,5 кВт | 2,2 кВт | 3,7 А |
| AFD-E022.43B | 2,2 кВт | 3 кВт | 5,5 А |
| AFD-E030.43B | 3 кВт | 4 кВт | 7,5 А |
| AFD-E040.43B | 4 кВт | 5,5 кВт | 9,5 А |
| AFD-E055.43B | 5,5 кВт | 7,5 кВт | 13 А |
| AFD-E075.43B | 7,5 кВт | 9 кВт | 17 А |
| AFD-E090.43B | 9 кВт | 11 кВт | 21 А |
| AFD-E110.43B | 11 кВт | 15 кВт | 25 А |
| AFD-E150.43B | 15 кВт | 18,5 кВт | 33 А |
| AFD-E185.43B | 18,5 кВт | 22 кВт | 39 А |
| AFD-E220.43B | 22 кВт | 30 кВт | 45 А |
| AFD-E300.43 | 30 кВт | 37 кВт | 60 А |
| AFD-E370.43 | 37 кВт | 45 кВт | 75 А |
| AFD-E450.43 | 45 кВт | 55 кВт | 95 А |
| AFD-E550.43 | 55 кВт | 75 кВт | 115 А |
| AFD-E750.43 | 75 кВт | 90 кВт | 150 А |
| AFD-E900.43 | 90 кВт | 110 кВт | 176 А |
| AFD-E1100.43 | 110 кВт | 132 кВт | 210 А |
| AFD-E1320.43 | 132 кВт | 160 кВт | 260 А |
| AFD-E1600.43 | 160 кВт | 185 кВт | 310 А |
| AFD-E1850.43 | 185 кВт | 200 кВт | 360 А |
| AFD-E2000.43 | 200 кВт | 220 кВт | 385 А |
| AFD-E2200.43 | 220 кВт | 250 кВт | 420 А |
| AFD-E2500.43 | 250 кВт | 280 кВт | 475 А |
| AFD-E2800.43 | 280 кВт | 315 кВт | 535 А |
| AFD-E3150.43 | 315 кВт | 350 кВт | 600 А |
Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-E
Предустановленные входы/выходы
| Входы/выходы | Описание | |
| Модели AFD-E040.43B и ниже | Модели AFD-E055.43B и выше | |
| Дискретные входы | 5 дискретных входов (DI1…DI5): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа; |
6 дискретных входов (DI1…DI6): Программируемые (до 98 функций); Тип входного сигнала: «Сухой контакт», датчики NPN типа; |
| Дискретные выходы | 1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторных выхода (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC; |
1 релейный выход (RO1): Программируемый (до 62 функций); 2 А / 250 VAC; 2 транзисторных выхода (DO1…DO2): Программируемые (до 62 функций); 50 мА / 24 VDC; |
| Аналоговые входы | 1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2); |
1 аналоговый вход 0…10 В (AI1); 1 аналоговый вход 0/4…20 мА (AI2); |
| Аналоговые выходы | 1 аналоговый выход (AO1): Программируемый (до 45 функций) 0…10, 0/4…20 мА; | 2 аналоговых выхода (AO1…AO2): Программируемые (до 45 функций) 0…10, 0/4…20 мА; |
Карты расширения входов/выходов
| Модель | Описание и совместимость с ПЧ | |
| Модели AFD-E040.43B и ниже | Модели AFD-E055.43B и выше | |
| AFD-XPLT.A102 (устанавливается вместо основной платы) | 4 дискретных входа (DI1…DI4); 1 высокоскоростной транзисторный выход (DO3); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); 1 аналоговый выход (AO1); Интерфейс RS485 (RS+, RS-); Источник питания 10 VDC (10V, GND); Источник питания 24 VDC (24V, CM); |
Не совместимы |
| AFD-XPLT.A103 (устанавливается вместо основной платы) | 4 дискретных входа (DI1…DI4); 1 дискретный высокоскоростной вход (DI9); 2 аналоговых входа (AI1, AI2); 1 релейный выход RO1 NO+NC (TC, TB, TA); PG интерфейс (входы энкодера PGA, PGB, PGZ); Источник питания 12 VDC (12V, CM); |
Не совместимы |
| AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») | Не совместимы | 2 дискретных входа (DI7…DI8); 1 дискретный высокоскоростной вход (DI9); 1 аналоговый вход (AI3); 1 высокоскоростной транзисторный выход (DO3); 1 релейный выход RO2 NO+NC (TC1, TB1, TA1); Интерфейс RS485 (RS+, RS-); Источник питания ±10 VDC (-10V, +10V, GND); |
| AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») | Не совместимы | PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-); Источник питания 12 VDC (+12V, GD); |
Параметры управления преобразователей частоты KIPPRIBOR AFD-E
| Параметр | Описание | ||
| Режим управления | VC-режим (векторное управление по замкнутому контуру) | SVC-режим (векторное управление по разомкнутому контуру) | U/f-режим (вольт-частотный (скалярный) режим управления) |
| Стартовый момент | 200 % при нулевой скорости | 180 % при нулевой скорости | 100 % при 1 Гц |
| Глубина регулирования | 1:1000 | 1:100 | 1:50 |
| Точность при контроле скорости | ± 0,02 % | ± 0,2 % | ± 0,5 % |
| Точность при контроле момента | ± 5 % | ± 5 % | – |
| Дискретность здания частоты | 0,01 Гц | ||
| Точность задания частоты | При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 % | ||
| Перегрузочная способность | 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек. | ||
| Время разгона/торможения | 0,01…600 сек. или 0,01…600 мин. | ||
| Торможение магнитным потоком | Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 % | ||
| Удержание постоянным током | Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки | ||
| Тормозной момент | До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора; | ||
| Усиление момента | Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах | ||
| Стартовая частота | Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции | ||
Типовые функции преобразователей частоты KIPPRIBOR AFD-E
| Параметр | Описание |
| Предустановленные мульти-скорости | До 15-ти предустановленных мульти-скоростей |
| Встроенный ПЛК | Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора |
| Встроенный ПИД-регулятор | Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования. |
| Коммуникационный интерфейс RS-485 (опция) | Доступен при установке соответствующей карты расширения (см. таблицу «краткие характеристики входов / выходов») |
| Функции повышения стабильности работы | Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов, |
Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-E
| Параметр | Описание |
| Виртуальные дискретные входы/выходы | 8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей |
| Виртуальные аналоговые входы | 2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех. |
| Настройка приоритета | Настройка приоритета между источниками задания частоты |
| Встроенный таймер | 3 встроенных таймера |
| Счётчик импульсов | 2 встроенных счётчика импульсов |
| Макропараметры | Макропараметры позволяют перенастраивать ПЧ по типовые задачи при помощи изменения всего одного параметра |
| Копирование параметров | Возможность копирования, переноса и хранения параметров в панели управления |
| Режимы отображения параметров | 4 режима отображения параметров ПЧ: Отображение параметров, активных в текущей конфигурации ПЧ; Отображение параметров, значение которых отличается от заводского; Отображение изменённых и сохранённых параметров после последнего включения питания; Отображение изменённых и несохраненных параметров после последнего включения питания; |
| Обнаружение неисправности в компонентах ПЧ | Неверное измерение тока, ошибки EEPROM, ошибки платы управления |
| Защита со стороны источника питания | Защита от пониженного напряжения, защита от перекоса фаз |
| Защиты во время работы | Защита от перегрузки по току, защита от перегрузки по напряжению. Защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя |
Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-E
| Параметр | Описание |
| Место установки | Сухие отапливаемые помещения, исключающие попадания прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков |
| Температура эксплуатации | -10…+40 °C |
| Влажность | ≤ 90 %, без образования конденсата |
| Степень защиты | IP20 |

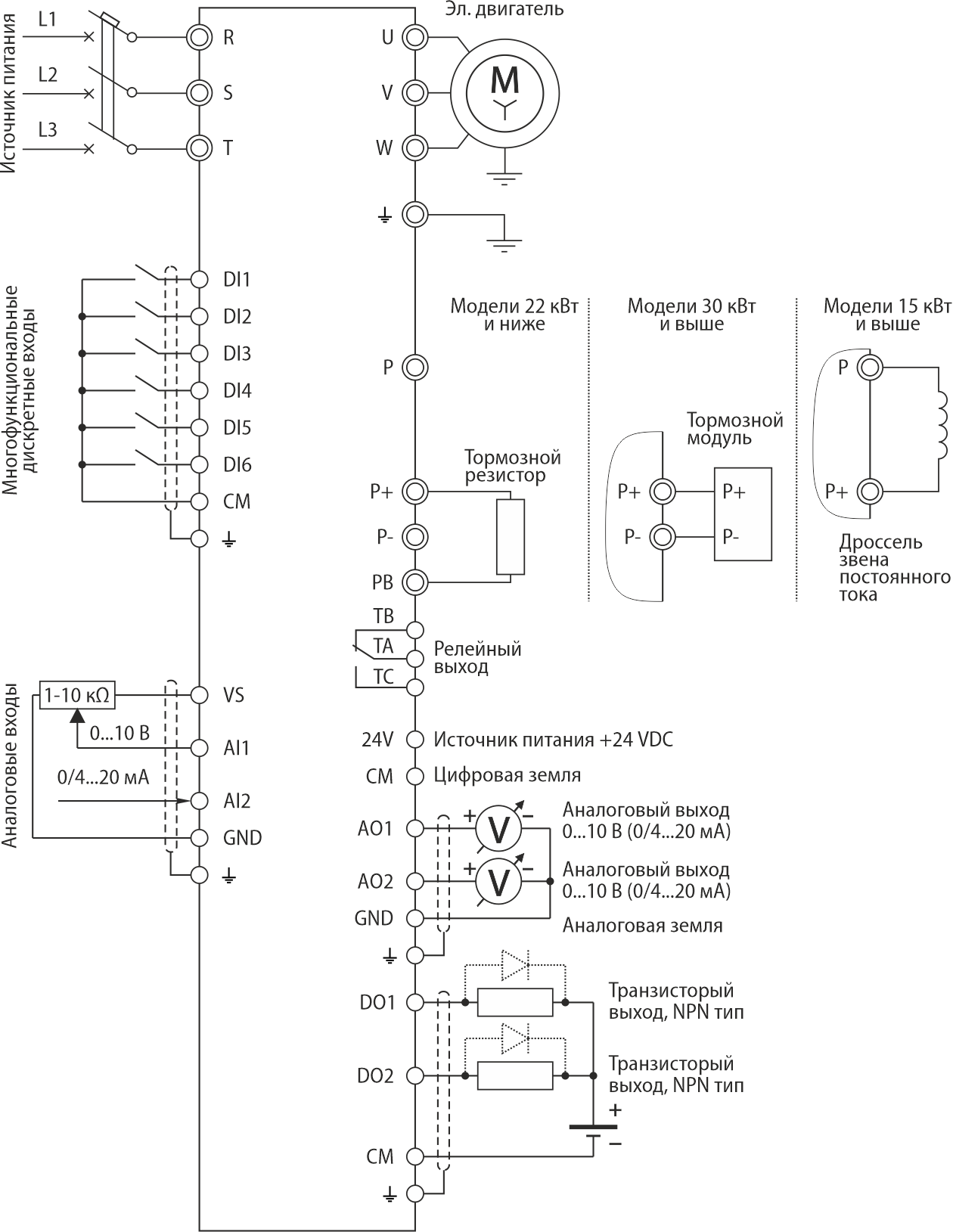

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-E

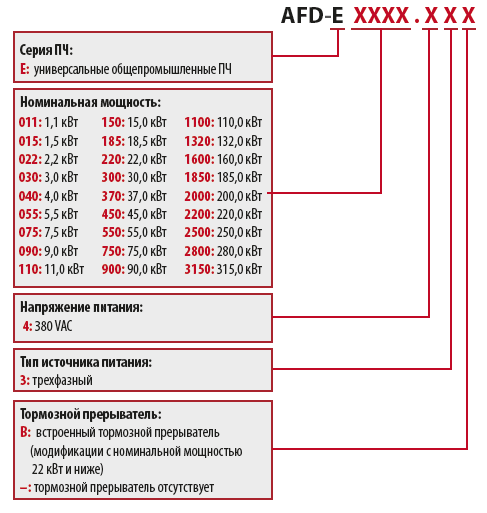

Структура условного обозначения и комплект поставки преобразователей частоты KIPPRIBOR AFD-E
Пример обозначения: AFD-E150.43B – универсальный преобразователь частоты, номинальная мощность подключаемого двигателя 15,0 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель.
