Впускные и выпускные вентиляционные решетки KIPVENT.
Впускные решетки с вентилятором и выпускные решетки KIPPRIBOR KIPVENT предназначены для обеспечения оптимальных температурных параметров внутри шкафов электрооборудования.
Как правило, в процессе работы оборудование, устанавливаемое внутри шкафа, выделяет определенное количество тепла. Интенсивность тепловыделения зависит от характера оборудования. Контроллеры, источники питания, твердотельные реле, твердотельные регуляторы, частотные преобразователи – далеко не полный перечень устройств, излучающих большое количество тепла. Для предотвращения повышения температуры в пределах замкнутого объема шкафа (что потенциально приводит к перегреву оборудования и выходу его из строя) очевидна необходимость циркуляции воздуха.
Впускные и выпускные решетки KIPVENT – оптимальное решение для обеспечения эффективного воздухообмена внутри объема шкафа и поддержания нормальной температуры. Помимо этого, решетки оснащены сменным фильтрующим элементом, препятствующим проникновению пыли внутрь шкафа и ее осаждению на элементах электрооборудования.
- Используйте впускные решетки с вентиляторами и выпускные решетки, когда температура воздуха снаружи ниже, чем температура внутри шкафа. В этом случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
- Используете впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот, тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
- Устанавливаете впускную решетку с вентилятором в нижней трети шкафа, а выпускную решетку в верхней трети как можно выше. Это будет способствовать естественной конвекции воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
- Обеспечьте свободный доступ воздуха к впускным и выпускным решеткам шкафа, чтобы излишнее тепло беспрепятственно могло быть передано из шкафа в окружающую среду.

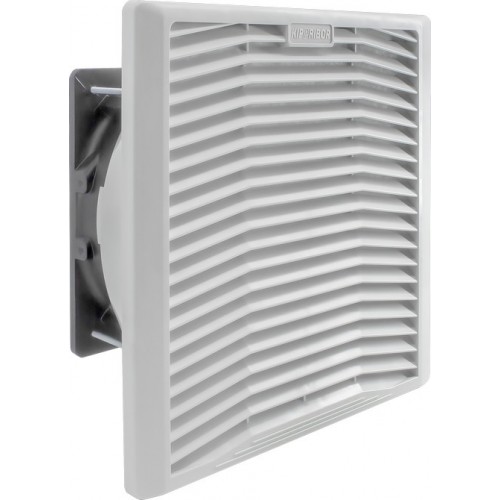

Технические характеристики впускных решеток с вентиляторами серии KIPVENT:
| Параметр | Значение параметра | ||||||
| Модификация | KIPVENT-100.01.230 | KIPVENT-200.01.230 | KIPVENT-300.01.230 | KIPVENT-400.01.230 | KIPVENT-400.11.230 | KIPVENT-400.21.230 | KIPVENT-500.01.230 |
| Напряжение питания | 230 VAC | ||||||
| Частота питающей сети | 50 Гц | ||||||
| Мощность | 20 Вт | 14 Вт | 21 Вт | 45 Вт | 56 Вт | 54 Вт | 54 Вт |
| Потребляемый ток | 100 мА | 90 мА | 135 мА | 200 мА | 390 мА | 260 мА | 260 мА |
| Электрическое подключение | Разъем Faston серии 0,110" (наконечники поставляются в комплекте) | Кабельный вывод | Разъем Faston серии 0,110" (наконечники поставляются в комплекте) | ||||
| Свободная подача воздуха | 42 м3/ч | 88 м3/ч | 111 м3/ч | 269 м3/ч | 541 м3/ч | 580 м3/ч | 580 м3/ч |
| Подача воздуха в комбинации с выпускной решеткой | 36 м3/ч | 65 м3/ч | 94 м3/ч | 238 м3/ч | 429 м3/ч | 456 м3/ч | 511 м3/ч |
| Макс. статическое давление | 28 Па | 26 Па | 55 Па | 110 Па | 143 Па | 155 Па | 115 Па |
| Поверхностная плотность фильтра | 150 г/м2 | ||||||
| Класс фильтра (DIN 779) | G2 | ||||||
| Уровень шума (DIN 45 635) | 35 дБ | 49 дБ | 49дБ | 57 дБ | 61 дБ | 63 дБ | 61 дБ |
| Тип подшипника | Подшипник качения | ||||||
| Степень защиты | IP 54 | ||||||
| Габаритные размеры | 121х121х60,5 мм | 148,5х148,5х73,5 мм | 204х204х103 мм | 255х255х115 мм | 255х255х130 мм | 255х255х124 мм | 322х322х130 мм |
| Размер выреза | 93,5х93,5 мм | 121х121 мм | 174х174 мм | 224х224 мм | 224х224 мм | 224х224 мм | 291х291 мм |
| Масса | 0,38 кг | 0,79 кг | 1,01 кг | 1,64 кг | 2,28 кг | 1,73 кг | 2,99 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||||
| Цвет | RAL7035 | ||||||
| Рабочая температура | -20…+60 °C | ||||||
| Температура хранения | -40…+70 °C | ||||||

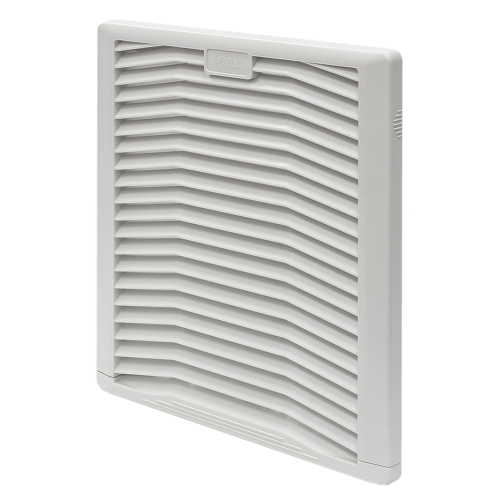

Технические характеристики выпускных решеток серии KIPVENT:
| Параметр | Значение параметра | ||||
| Модификация | KIPVENT-100.01.300 | KIPVENT-200.01.300 | KIPVENT-300.01.300 | KIPVENT-400.01.300 | KIPVENT-500.01.300 |
| Поверхностная плотность фильтра | 150 г/м2 | ||||
| Класс фильтра (DIN 779) | G2 | ||||
| Степень защиты | IP 54 | ||||
| Габаритные размеры | 121х121,5х29,5 мм | 148,5х148,5х29,5 мм | 204х204х29,5 мм | 255х255х30 мм | 322х322х26,5 мм |
| Размер выреза | 93,5х93,5 мм | 121х121 мм | 174х174 мм | 222х222 мм | 291х291 мм |
| Масса | 0,07 кг | 0,16 кг | 0,29 кг | 0,43 кг | 0,66 кг |
| Материал | Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94 | ||||
| Цвет | RAL7035 | ||||
| Рабочая температура | -20…+60 °C | ||||
| Температура хранения | -40…+70 °C | ||||
