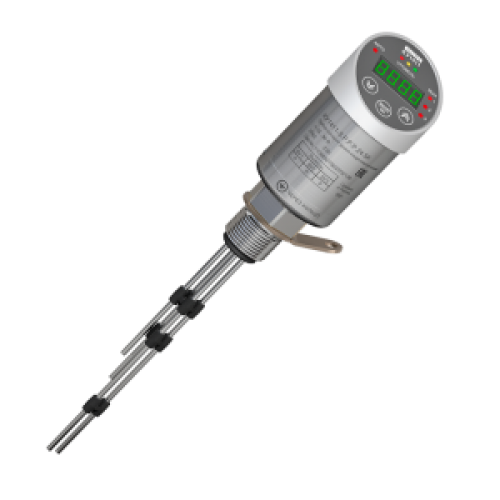

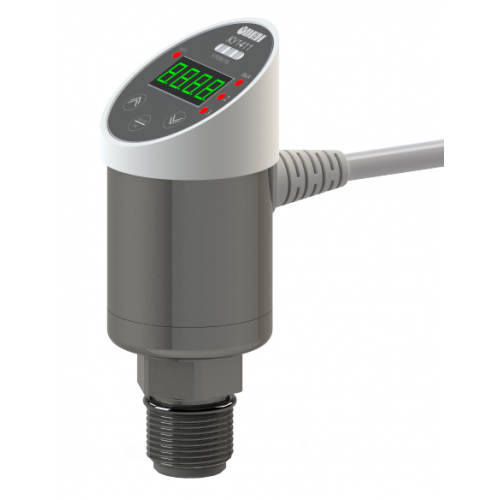

ОВЕН КУ1411 кондуктометрический контроллер уровня

Контроллер ОВЕН КУ1411 осуществляет контроль уровня токопроводящей жидкости (не вязкой) в резервуаре. В приборе реализованы наиболее популярные алгоритмы работы и он может управлять заполнением, осушением или поддержанием уровня жидкости на различных производствах.

Прибор является кондуктометрическим датчиком, включает в себя регулятор для исполнительных механизмов и позволяет настраивать индикацию, может использоваться как светодиодный индикатор.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Основные функции

1-, 2- и 3-канальное исполнение.
Встроенный кабельный вывод на 2, 5, 10 или 20 метров.
Два варианта питания: =24 В или ~230 В.
3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т.
Настраиваемая светодиодная индикация.

Технические характеристики

Наименование	Значение
	КУ1411-Х.Х.Х.Х.24.ХК	КУ1411-Х.Х.Х.Х.230.ХК
Питание
Диапазон входного напряжения (номинальное)	19…30 В (24 В) постоянного тока	90…264 В (230 В) переменного тока
Потребляемая мощность, не более	2 Вт
Электрическая прочность изоляции относительно ВУ	3000 В
Вход
Тип датчика	Кондуктометрический
Настраиваемые уровни чувствительности	1, 10, 100, 500 кОм
ВУ
Количество	Согласно модификации 1, 2 или 3
Тип и характеристики	Согласно модификации (см. таблицу "Характеристики ВУ")
Электрическая прочность изоляции	1500 В
Общие
Степень защиты (ГОСТ 14254)	IP65
Габаритные размеры (без электродов)	(54 × 137 × 80) ± 1 мм
Масса, не более	0,5 кг
Средний срок службы	8 лет

Характеристики ВУ

Тип	Характеристика	Значение
Управление твердотельным реле («Т»)	Выходной ток, не более	0,2 А
Управление твердотельным реле («Т»)	Выходное напряжение верхнего уровня	4,5…5,2 В
Электромагнитное реле («Р»)	Номинальное коммутируемое напряжение	=24 В/~230 В
	Коммутируемый ток, не более	1 А при переменном напряжении не более 250 В и cos(φ) = 1 или при постоянном напряжении не более 30 В
	Ресурс реле, не менее	100 000 переключений
Токовый выход 4...20мА («И»)	Тип выхода	Дискретный
	Напряжение питания	10…30 В
	Погрешность выходного тока	0,5 % от диапазона
	Сопротивление нагрузки, не более	50…1000 Ом
	Гальваническая изоляция, не менее	1000 В

Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

температура окружающего воздуха от -40 до +55 °С;
верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;
атмосферное давление от 84 до 106,7 кПа.
