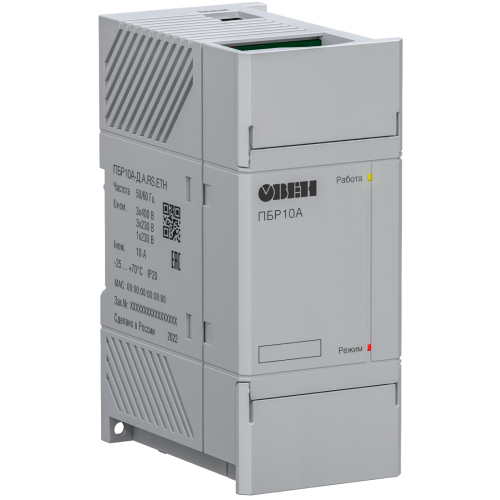

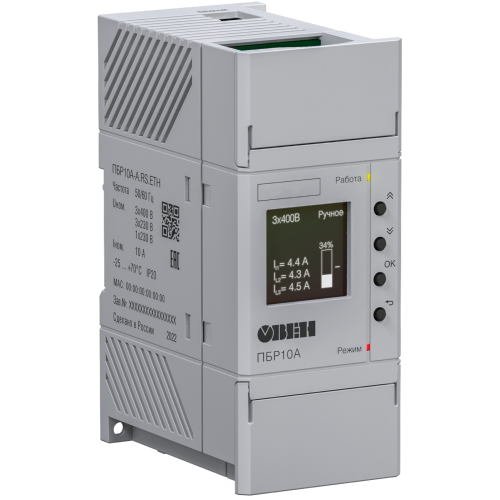

ОВЕН ПБР10А пускатель бесконтактный реверсивный
Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.
Преимущества
- OLED-дисплей с понятной индикацией.
- Компактный корпус.
- Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
- Сохранение журнала событий.
- Разделение уровня доступов в меню.
- USB-порт для настройки пускателя.
Основные параметры
Параметр |
Характеристика |
Напряжение питания двигателя |
|
Номинальный ток двигателя | До 10 А |
Пуск | Плавный пуск с байпасными реле (время пуска 100 мс) |
Управление |
|
Степень защиты корпуса | IP20 |
Примеры применения

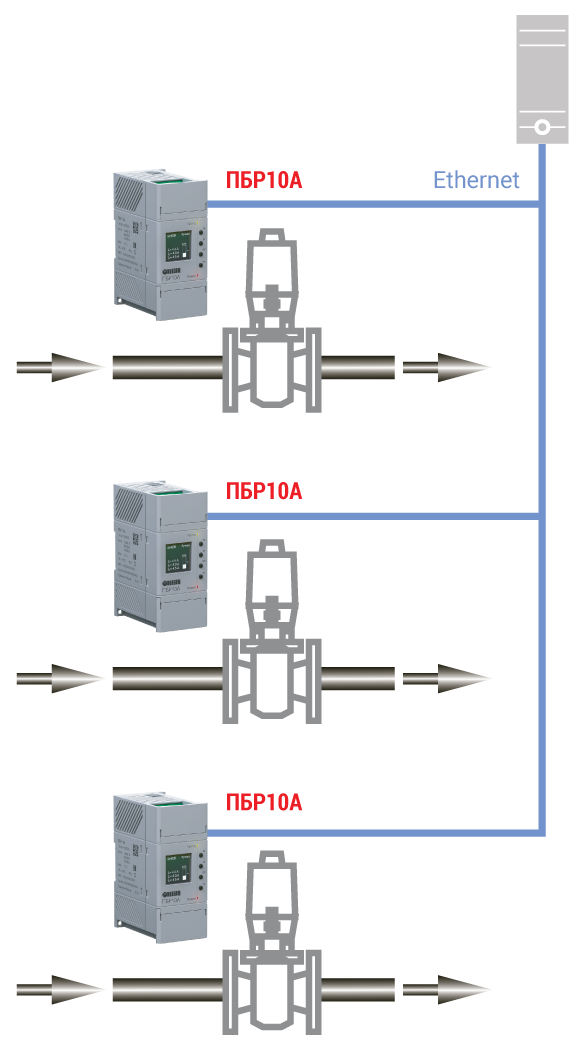

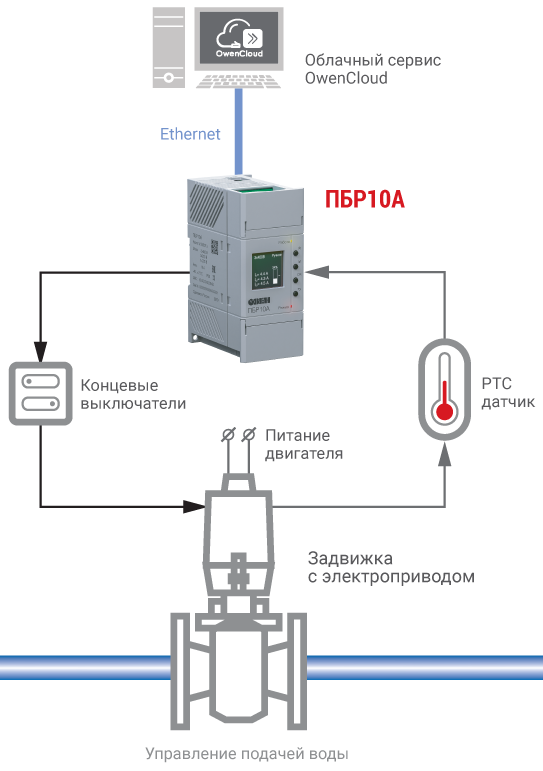

Применение ПБР10А в системе водоснабжения
Применение ПБР10А в нефтяной промышленности
Принцип работы
При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.
Принципиальная схема устройства ОВЕН ПБР10А
Технические характеристики
Параметр | Значение |
Питание | |
Напряжение питания переменного | 1×230 В 2×230 В 3×400 В |
Частота питающего напряжения | 50(±3), 60(±3) Гц |
Нагрузка | |
Максимальный ток | 10 А |
Максимальное количество пусков электродвигателя в час | 630 |
Аналоговый вход | |
Количество | 2 |
Тип входов | 0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА |
Номинальное значение входного сопротивления | 40 кОм (0…10 В, 2…10 В) 125 Ом (0…20 мА, 4…20 мА, 0…5 мА) |
Дискретный вход | |
Количество | 5 |
Тип входов | Цифровой |
Напряжение: | |
«Логической единицы» | 15…30 В |
«Логического нуля» | -3…5 В |
Минимальная длительность импульса | 1 мс |
Аналоговый выход (опционально) | |
Количество | 1 |
Тип выхода | 0…1 В, 0…10 В, 0…20 мА, 4…20 мА |
Дискретный выход | |
Количество | 1 |
Тип выхода | Релейный, НО |
Тип нагрузки | Резистивная |
RS-485 | |
Максимальная скорость обмена | 115200 Кбит/с |
Максимальная длина линии связи | 1200 м |
Протокол обмена | Modbus-RTU |
Ethernet | |
Скорость обмена | 10/100 Мбит/с |
Протокол обмена | Modbus-RTU |
USB | |
Версия | 2.0 |
Тип разъема | MicroUSB |
Корпус | |
Степень защиты корпуса | IP20 |
Полный список технических характеристик вы сможете найти в руководстве по эксплуатации.
Схемы подключения
Схемы подключения силовых клеммников при работе с однофазным (1) и трехфазным (2) двигателем
Схемы подключения аналоговых входов/выхода с сигналом типа ток (1) и напряжение (2)
Схемы подключения дискретных входов к внешнему источнику питания (1) и ВИП (2)
Схема подключения дискретного выхода
Схема подключения интерфейса RS-485
Схема подключения PTC-датчика
Назначение контактов клеммника
