Сигнализатор уровня жидкости на 4 канала на DIN рейку ОВЕН БКК1.

Прибор ОВЕН БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).

Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности

• Четыре независимых канала контроля уровня жидкости в резервуаре
• Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
• Исполнение на din-рейку (размещение внутри щита)
• Два варианта питания =24 В или ~220 В
• Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
• Простая настройка без демонтажа прибора

Технические характеристики

Функциональная схема прибора

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

Четыре канала контроля уровня

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

Выходные устройства (ключи)

Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

• БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
• БКК1-220 – четырьмя э/м реле.

Пример временной диаграммы работы выходного ключа (реле)

Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»)

Схемы подключения

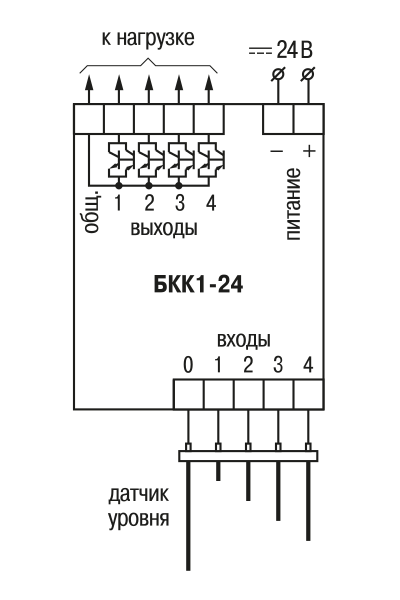

Схема подключения БКК1-24

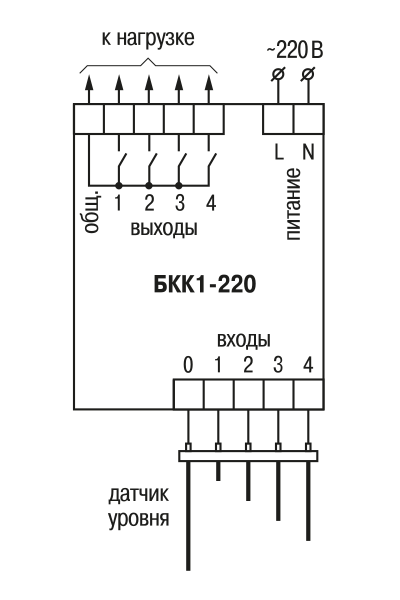

Схема подключения БКК1-220
